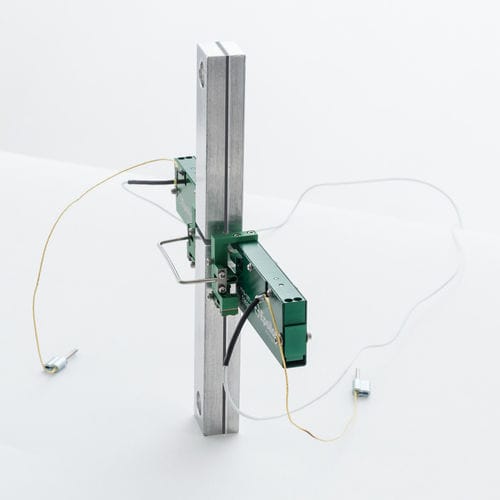

Extensômetro para testes de cisalhamento 4013 series

strain gauge

Concebido especificamente para efetuar ensaios de acordo com a norma ASTM D5656, Standard Test Method for Thick-Adherend Metal Lap-Shear Joints for Determination of the Stress-Strain Behavior of Adhesives in Shear by Tension Loading. A deformação é medida em lados opostos da amostra de teste e o resultado é uma média das duas leituras. O extensómetro modelo 4013 cumpre os requisitos da norma ASTM D5656 para medir as propriedades de deformação de um adesivo ao cisalhamento. Utiliza um espaçamento de pontos de contacto diferente em comparação com o extensómetro apresentado na norma D5656. Isto torna-o muito mais fácil de montar e elimina os problemas de deslizamento associados à conceção apresentada no D5656. O Modelo 4013 está disponível com todas as configurações de temperatura da Epsilon. Tem uma gama de medição de escala completa de 3 mm (0,12 polegadas). Os contactos de ponta cónica incluídos no extensómetro são feitos de carboneto de tungsténio. Os extensómetros Modelo 4013 são dispositivos com strain gage, o que os torna compatíveis com qualquer sistema eletrónico concebido para transdutores com strain gage. Na maioria das vezes, são ligados a um controlador de máquina de ensaio. A eletrónica de condicionamento do sinal para o extensómetro está normalmente incluída no controlador da máquina de ensaio ou pode ser adicionada. Neste caso, o extensómetro é fornecido com o conetor e a cablagem adequados para ser ligado diretamente ao sistema eletrónico. Para os sistemas que não dispõem dos componentes electrónicos necessários, a Epsilon pode fornecer uma variedade de soluções, permitindo que a saída do extensómetro seja ligada a placas de aquisição de dados, registadores gráficos ou outros equipamentos.
