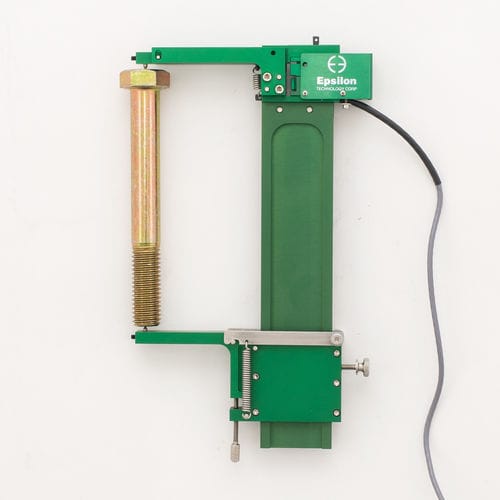

Extensômetro para cavilha 3565 series

strain gaugea laser

Concebido para medir pequenas gamas de deformação, conforme necessário para testes de carga de prova de parafusos e aplicações semelhantes, como a medição do rendimento. O Modelo 3565 utiliza pontos cónicos duros para contactar o parafuso no centro da cabeça e na parte inferior. É totalmente ajustável para parafusos de diferentes comprimentos, variando de 25 mm (1 polegada) de comprimento a 150 mm (6 polegadas) padrão. Estão disponíveis vigas de extensão para parafusos mais compridos. A gama de medição máxima padrão é de 1,25 mm (0,05 polegadas). Geralmente, em parafusos mais compridos, este extensómetro será auto-suportado sem necessitar de quaisquer marcas de centragem ou marcas de punção no parafuso. Para parafusos mais curtos, estas marcas podem ser necessárias. Se os pinos cónicos forem afiados, muitas vezes não são necessárias marcas, mesmo nos parafusos mais curtos. O extensómetro tem um parafuso de ajuste de zero para ajustar o comprimento entre os pinos de contacto. Este é utilizado para definir a tensão de saída para zero, o que corresponde à posição inicial correta para o teste. Inclui também um braço inferior de rutura. Na eventualidade de um parafuso falhar, o braço de rutura solta-se, ajudando a evitar danos no extensómetro. Este é facilmente reinstalado. No caso de ser provável que os parafusos falhem durante um teste, recomenda-se que o utilizador prenda uma corda à volta da parte superior da viga e amarre a outra extremidade à estrutura de teste para evitar que o extensómetro caia. Os contactos de ponta cónica incluídos no extensómetro são feitos de carboneto de tungsténio.
