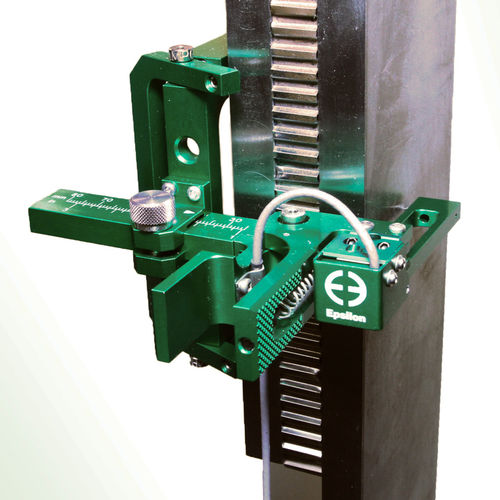

Extensômetro para testes de cisalhamento 3421 series

com grampo

Para medir as propriedades de cisalhamento de núcleos de sanduíche e plásticos celulares rígidos. O design simples de encaixe é fixado em segundos e fornece resultados de teste repetíveis. Os extensómetros modelo 3421 medem a tensão de cisalhamento de núcleos de sanduíche de espuma e favo de mel, bem como de plásticos celulares rígidos. Estes extensómetros podem ser utilizados para medir o módulo de cisalhamento, a resistência ao cisalhamento com 2% de desvio e as curvas tensão-deformação antes da falha da amostra. O extensómetro pode ser utilizado para medir a deformação através da rutura do espécime com a fixação do espécime para limitar a expansão fora do plano. O Modelo 3421 também pode ser utilizado para ensaios de fadiga por cisalhamento de núcleos em sanduíche. O Modelo 3421 é aplicável para ensaios de acordo com as seguintes normas: ASTM C273 Propriedades de cisalhamento de materiais com núcleo sanduíche ASTM C394 Fadiga por cisalhamento de materiais com núcleo em sanduíche ISO 1922 Plásticos celulares rígidos - Determinação da resistência ao cisalhamento DIN 53294 Ensaios de sanduíches; ensaio de cisalhamento EN 12090 Determinação do comportamento ao cisalhamento de produtos de isolamento térmico (apenas ensaio de amostra única) O extensómetro é montado nas placas de carga do provete de ensaio. Fixa-se ao espécime em segundos e pode ser utilizado com carga de teste de tensão ou compressão. O extensómetro é ajustável para trabalhar com uma gama de espessuras e larguras de espécimes, e inclui uma escala incorporada para o ajustar à largura do espécime. Para utilizar o extensómetro, o operador do teste prende-o ao espécime apertando duas almofadas, colocando o extensómetro contra o lado do espécime e soltando as almofadas. O extensómetro é auto-sustentado e não são necessários mais ajustes. É removido antes da falha, soltando o grampo.
