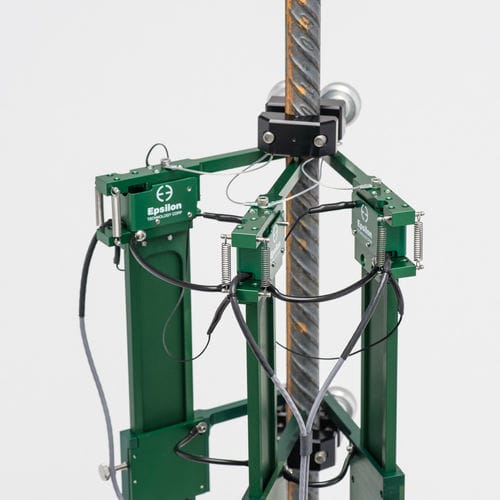

Extensômetro axial 3567 series

Extensómetros para medir o alongamento de conjuntos de acopladores, emendas e mangas de vergalhões. Utilizar para testes de tensão, cíclicos, de deslizamento e de alongamento diferencial. O extensómetro modelo 3567 pode ser utilizado nos ensaios ASTM A1034 para medir a tensão e o alongamento durante os ensaios de tração de conjuntos de emendas de vergalhões constituídos por vergalhões e acopladores de vergalhões, mangas de acoplamento e emendas. O extensómetro mede a deformação até ao limite de elasticidade e pode ser utilizado para ensaios de tensão, cíclicos, de deslizamento e de alongamento diferencial. O extensómetro pode ser deixado ligado até à rutura de conjuntos de emendas quando a rutura ocorre na emenda. Foi concebido para se soltar automaticamente do conjunto de junção de vergalhões quando o extensómetro atinge a extensão total da escala a 12,5 mm (0,5 polegadas), normalmente após o rendimento da amostra. O extensómetro é suspenso por um cabo para proteção contra quedas depois de ser libertado do espécime. O braço superior incorpora batentes mecânicos que protegem o extensómetro de um excesso de curso. O Modelo 3567 não está classificado para medir vergalhões não emendados até a rutura. Utilize o Modelo 3543 ou o Epsilon ONE para testar vergalhões sem emendas. A unidade é autossustentável e é montada no varão utilizando colares de fixação acima e abaixo do acoplador. Os colares fixam-se simplesmente sem qualquer necessidade de preparação da superfície do varão. Os colares estão disponíveis para trabalhar com todos os tamanhos comuns de vergalhões e acoplamentos/emendas, incluindo vergalhões de 6 a 60 mm (#2 - #18J) de diâmetro. O comprimento do medidor do extensómetro pode ser ajustado para qualquer valor entre 95 - 675 mm (3,74 - 26,6 polegadas) com o modelo padrão e, opcionalmente, até 975 mm (38,4 polegadas). O Modelo 3567 consiste em duas medições simultâneas e separadas que são calculadas como média para medir o alongamento axial.
