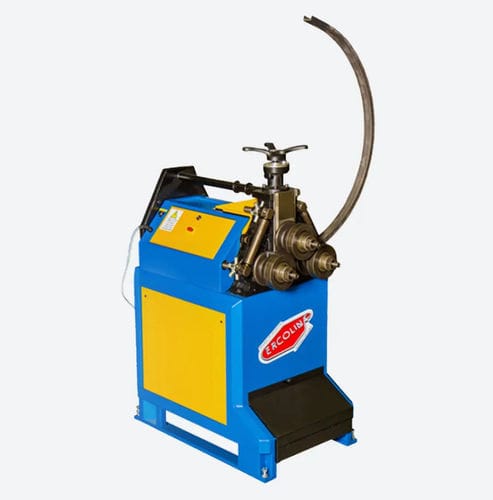

Laminadora de roscas CE50MR

de recartilhaselétricade 2 matrizes de laminação

Visão geral
A máquina curvadora anular CE50MR está disponível com dois ou três rolos motrizes e possui leitura digital para o posicionamento do rolo central (superior). Fornecida com um conjunto de rolos de trabalho universais. Corpo da máquina em ferro fundido pesado e componentes rígidos permitem curvar perfis de grande seção. Sistema lateral de guias anti-torção disponível como opção.

Diâmetro externo mínimo
⌀ 70 x 1,5 mm

Características

• Diâmetro do eixo: 50 mm
• Conjunto de ferramentas/rolos universais incluído
• Eixos em aço níquel-cromo forjados, tratados e retificados para minimizar deflexões
• Corpo de máquina pesado e rígido para conformação de perfis de grande seção
• Posicionamento manual do rolo central com redutor patenteado
• Leitura digital para o posicionamento do rolo central
• Eixos rosqueados com porca de ajuste micrométrica para posicionamento preciso das ferramentas
• Sistema de guia direta dos eixos
• Sistema lateral opcional anti-torção/anti-dobramento para perfis com abas internas
• Versão de duas velocidades disponível (V2)

Especificações técnicas

• Diâmetro dos eixos: 50 mm
• Diâmetro padrão dos rolos de trabalho: 178 mm
• Curso máximo do rolo de empuxo: 134 mm
• Velocidade dos eixos: 9 rpm (9–18 rpm no modelo V2)
• Número de rolos motrizes independentes: 3 lisos e 2 estriados
• Tensão: 220/240 – 380/440 V
• Potência motores: 1.85 kW
• Motor da unidade hidráulica: NÃO
• Corpo da máquina: Ferro fundido GS500
• Empuxo do pistão: NÃO
• Plano de trabalho da máquina: Horizontal e vertical
• Ajuste do rolo superior: Manual com redutor
• Display: Digital
• Base da máquina: Aço eletrossoldado
• Controle elétrico por pedal: SIM
• Dimensões (C x L x A): 650 x 1430 x 1100 mm
• Peso: 410 kg

Outros modelos disponíveis
CE50MR3 | Manual 3 rolos motrizes | Trifásico
CE50MR2 | Manual Digital 2 rolos motrizes | Trifásico
CE50MR3-V2 | Manual 3 rolos motrizes 2 velocidades | Trifásico
CE50MR2-V2 | Manual Digital 2 rolos motrizes 2 velocidades | Trifásico
