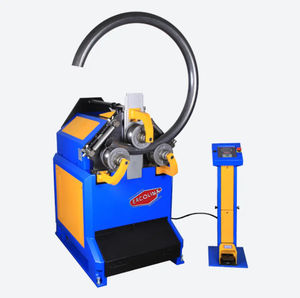

Curvadora hidráulica CE70H3DP
de tubospara tuboscom 3 rolos motorizados

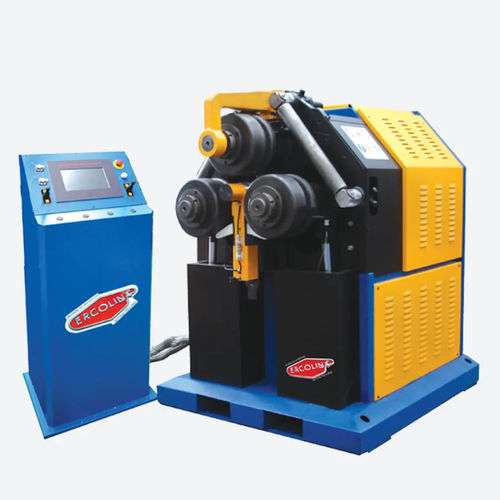

Curvadora hidráulica - CE70H3DP - Ercolina - de tubos / para tubos / com 3 rolos motorizados
Curvadora hidráulica - CE70H3DP - Ercolina - de tubos / para tubos / com 3 rolos motorizados
Guardar nos favoritos
Comparar
Mais informações no site da Ercolina

Características

Acionamento
hidráulica
Produto
de tubos, para tubos
Número de rolos
com 3 rolos motorizados
Orientação
horizontal, vertical
Sistema de controle
com assistência digital
Função combinada
de conformação
Outras características
de precisão, universal, trifásica, de ajuste independente duplo
Diâmetro do tubo

70 mm
(2,76 in)

Diâmetro dos rolos

26 cm
(10 in)

Comprimento total

90 cm
(35 in)

Largura total

138 cm
(54 in)

Altura total

120 cm
(47 in)

Peso

1.600 kg
(3.527 lb)

Tensão

220 V, 380 V, 440 V, 480 V

Potência total

2 kW
(2,7 hp)

Diâmetro dos tubos

70 mm
(2,8 in)

Descrição

Visão geral
A máquina formadora de anéis CE70H3DP é uma máquina basculante hidráulica com três rolos motrizes independentes, fornecida com um conjunto de rolos universais. Estrutura em ferro fundido esferoidal e componentes rígidos permitem conformar perfis de grande seção; sistema de guias laterais disponível sob pedido.

Características
  • Diâmetro dos eixos: 70 mm
  • Alta repetibilidade para produção em série
  • Estrutura em ferro fundido esferoidal
  • Possibilidade de alimentação do material a partir de ambos os lados
  • Eixos em aço de liga de alta resistência com rosca para ajuste micrométrico dos rolos
  • Suporte de reforço para rolo central opcional
  • Curvatura simétrica e assimétrica graças ao movimento independente dos eixos
  • Movimento independente dos eixos dos rolos inferiores para reduzir desperdício e trechos retos
  • Comando por ecrã tátil com opção de armazenamento USB
  • Comando remoto de baixa tensão e joystick de segurança "homem morto"
  • Conjunto de ferramentas universal incluído


Diâmetro externo mínimo (atributo do produto)
⌀ 70 x 1,5 mm

Especificações técnicas
  • Diâmetro dos eixos: 70 mm
  • Diâmetro padrão dos rolos de trabalho: 260 mm
  • Curso máx. rolo de impulsão: NO
  • Velocidade dos eixos: 4,8/3 rpm
  • Número de rolos motrizes independentes: 3 lisos
  • Opções de tensão: 220/380/440/480 V
  • Motores: 3 x 1,1 kW
  • Motor da unidade hidráulica: 2 kW
  • Força do êmbolo: 2 x 70.000 N
  • Plano de trabalho da máquina: Horizontal e vertical
  • Ajuste do rolo superior: Hidráulico
  • Visor: Touch Screen (opção armazenamento USB)
  • Base da máquina: Aço eletrossoldado
  • Número de programas memorizáveis: 8
  • Comando elétrico por pedal: SIM
  • Dimensões: 900 x 1380 x 1200 mm
  • Peso: 1600 kg


Outros modelos disponíveis
  • CE70H3DP — Hidráulica 3 rolos motrizes basculante — Trifásico
  • CE70H3DPNC2 — Hidráulica 3 rolos motrizes velocidade variável – 4 inversores basculante — Trifásico
  • CE70H3DPCNC3 — Hidráulica 3 rolos motrizes e endireitadores laterais — Trifásico

VÍDEO

Catálogos

Não estão disponíveis catálogos para este produto.

Ver todos os catálogos da Ercolina
Mais informações no site da Ercolina

Outros produtos Ercolina

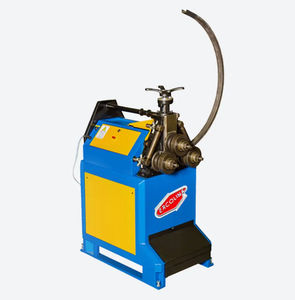

Ring rollers
