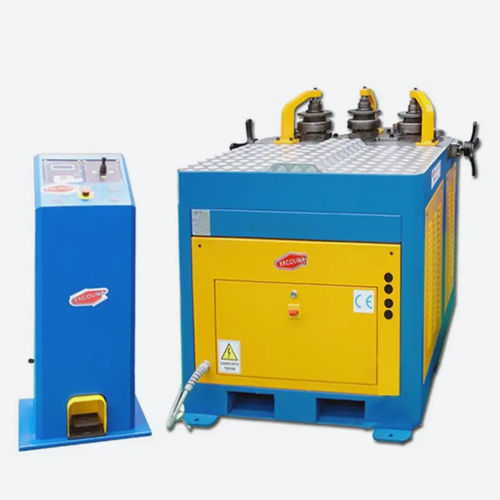

Expansora de tubos CE60H3VG

hidráulicaCNC

Visão geral

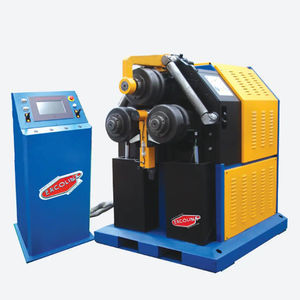

A máquina de rolos para anéis CE60H3VG é uma unidade industrial de conformação por rolos com diâmetro de eixo de 50 mm e estrutura em aço maciço, concebida para curvar e conformar tubos e perfis. Suporta tubos redondos até 90 mm x 4 mm, dispõe de ajuste hidráulico do rolo superior, operação programável e jogo de ferramentas universal.

Características

• Diâmetro do eixo: 50 mm
• Capacidade máxima em tubo redondo: 90 mm x 4 mm
• Capacidade máxima em tubo de gás: 3" x 4 mm
• Capacidade máxima em perfis angulares: 80 x 80 x 11 mm
• Eixos em aço niquel-cromo forjados, tratados e rectificados para mínima flexão
• Alta secção modular com intereixo variável 300–600 mm
• Jogo de ferramentas universal incluído
• Armazenamento de até 8 programas individuais e passagens ilimitadas

Especificações técnicas

• Modelo: CE60H3VG
• Diâmetro do eixo: 50 mm
• Diâmetro padrão dos rolos de trabalho: 178 mm
• Curso máx. do rolo de empuxo: 142 mm
• Velocidade do eixo: 6 rpm
• Número de rolos de acionamento independentes: 3 (lisos)
• Tensão: 440 V
• Motores: 2 x 1,1 kW
• Motor da unidade hidráulica: 1,85 kW
• Corpo da máquina: Aço eletrossoldado
• Força de pistão: 170.000 N
• Plano de trabalho: Horizontal
• Regulação do rolo superior: Hidráulica
• Display: Digital
• Número de programas armazenáveis: 8
• Controle elétrico por pedal: SIM
• Dimensões (C x L x A): 1250 x 1320 x 1200 mm
• Peso: 730 kg
