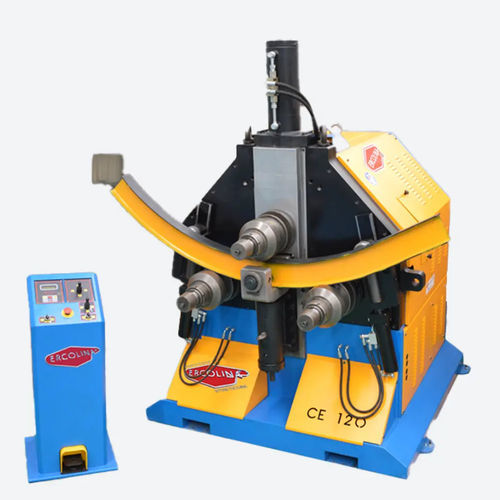

Curvadora hidráulica CE120H3-RLI

elétricacom pedalde tubos

Visão geral
A máquina curvadora de anéis CE120H3-RLI é um sistema de dobragem com três rolos motrizes, projetado para conformar anéis e perfis cilíndricos. Possui eixos Ø 100 mm, estrutura monobloco em aço com construção eletrossoldada e corpo da máquina em ferro fundido GS500 para rigidez ao trabalhar perfis de grande seção. Sistema de guias laterais disponível como opcional.

Diâmetro externo mínimo
⌀ 70 x 1,5 mm

Características

• Eixos Ø 100 mm
• Alta repetibilidade
• Seção modular elevada para máximo desempenho com flexão mínima
• Estrutura monobloco em aço
• Construção eletrossoldada
• Eixos forjados, roscados e tratados para ajuste micrométrico dos rolos e redução do uso de espaçadores
• Rolos de trabalho tratados termicamente, anti-risco
• Sistema de troca rápida de ferramentas
• Leitura eletrônica da posição do rolo central (touch pad programável) para alta repetibilidade
• Programação simples e intuitiva
• Manutenção reduzida
• Dobragem em plano vertical e horizontal
• Conjunto de ferramentas universais incluído
• Controle remoto em baixa tensão com pedal
• Sistema de guia direta do eixo

Especificações técnicas (tabela)
Diâmetro dos eixos: 100 mm
Diâmetro padrão dos rolos de trabalho: 310 mm
Curso máx. do rolo de empuxo: 300 mm
Velocidade dos eixos: 6 rpm
Número de rolos motrizes independentes: 3 lisos
Tensão: 380/220/440/480 V
Motores: 3 x 1,85 kW
Motor unidade hidráulica: 2 kW
Corpo da máquina: Ferro fundido GS500
Força do pistão: 360.000 N
Plano de trabalho da máquina: Horizontal e vertical
Ajuste do rolo superior: Hidráulico
Visor: Digital
Base da máquina: Aço eletrossoldado
Número de programas memorizáveis: 8
Controle elétrico por pedal: SIM
Dimensões (LxPxA): 1800 x 2200 x 1700 mm
Peso: 2800 kg

Outros modelos disponíveis (resumo)
CE120HR3-RLI — 3 rolos motrizes hidráulicos — Trifásico

Características / especificações técnicas

• Diâmetro externo mínimo aceitável: ⌀ 70 x 1,5 mm
• Eixos: 100 mm
• Rolos padrão Ø: 310 mm
• Curso do rolo de empuxo até: 300 mm
• Velocidade dos eixos: 6 rpm
• 3 rolos motrizes independentes (lisos)
• Motorização principal: 3 x 1,85 kW; unidade hidráulica 2 kW
• Tensões suportadas: 380/220/440/480 V
• Construção do corpo da máquina em ferro fundido GS500
• Força nominal do pistão: 360.000 N
• Função de dobra horizontal e vertical
• Ajuste superior hidráulico e controle digital com touch pad programável
• Base em aço eletrossoldado
• 8 programas memorizáveis e controle elétrico por pedal
• Dimensões e peso: 1800 x 2200 x 1700 mm — 2800 kg
