Durômetro de resistência a riscos Model 318

manualportátilde mão

Descrição curta
O Lápis de Ensaio de Dureza Modelo 318 é utilizado para avaliar a resistência ao risco de camadas de proteção de superfície e para medir os graus de dureza de tintas, revestimentos plásticos e acabamentos similares. De pequeno porte, portátil e pronto para uso em superfícies planas ou curvas. Quatro pontas de ensaio diferentes disponíveis (vendidas separadamente). Três faixas de força, até 20 N.

Descrição técnica
Os modelos 318 / 318S / 318C foram concebidos para medir a dureza de camadas de proteção de superfície. Estes testadores permitem um controlo de qualidade rápido e simples das camadas de proteção, inclusive durante a produção. Desenvolvidos originalmente pela Robert Bosch GmbH e fabricados pela ERICHSEN, os dispositivos permitem a determinação, documentação e comunicação dos graus de dureza como valores numéricos.

Procedimento de ensaio com as pontas de teste nº 1, nº 2 e nº 3
A utilização do Lápis de Ensaio de Dureza é simples: ajuste a tensão estimada ou conhecida da mola com o cursor. Segure o instrumento na vertical e coloque a ponta sobre a superfície de ensaio, depois trace uma linha de 5 a 10 mm a aprox. 10 mm/s. A ponta deve produzir um risco apenas visível a olho nu. Se a pressão da mola for demasiado alta, o risco é claramente visível; se demasiado baixa, não aparece risco. A pressão aplicada, fixada pelo bloqueio do cursor, é indicada em Newtons.

Faixas de pressão (três escalas gravadas)

• 0 - 3 N (marcação azul)
• 0 - 10 N (marcação vermelha)
• 0 - 20 N (marcação amarela)

As molas para cada faixa de pressão são codificadas por cor e a escala correspondente é marcada na mesma cor.

Notas sobre a guia e a cabeça de ensaio
É necessária uma condução sensível do lápis de ensaio para obter resultados úteis. Pressão excessiva ou uma cabeça de ensaio com borda insuficientemente lisa pode produzir traços que falsificam os resultados ou complicam a interpretação. Imitações com bordas ásperas podem causar resultados pouco fiáveis.

Procedimento de ensaio com a ponta nº 4
A ponta nº 4 (Opel, Ø 0,5 mm) possui geometria de ponta especial e comprimento aprox. 15 mm maior que as demais pontas de marcação. Para garantir a força de ensaio predefinida, a ponta deve ser pressionada no lápis de ensaio aprox. 5 mm durante o ensaio.

Normas

• DIN 55 656
• Van Laar
• Bosch
• ISO 1518
• Opel

Dados técnicos

• Acionamento: Manual
• Força de ensaio: 0-20 N
• Diâmetro: 16 mm
• Comprimento total: 160 mm
• Molas de compressão: aço mola
• Perfil de risco: Van Laar, Bosch, ISO, Opel

Acessórios (exemplos)

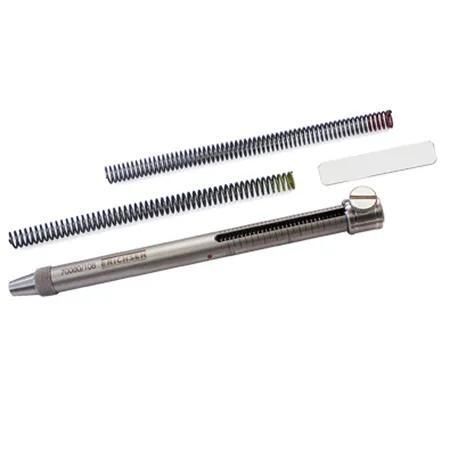

Pontas de ensaio (nº1, nº2, nº3, nº4), molas adicionais para cada faixa de força, adaptador de mandril (rolling), acessórios de transporte/manuseio e certificados de calibração disponíveis separadamente.

Características / especificações

• Designação do modelo: Model 318
• Fabricante: ERICHSEN
• Faixa de força de ensaio: 0 - 20 N (três faixas selecionáveis: 0-3 N, 0-10 N, 0-20 N)
• Diâmetro: 16 mm
• Comprimento total: 160 mm
• Peso líquido: aprox. 250 g
• Materiais das pontas: esferas de carboneto de tungsténio (pontas nº1–3); aço mola com geometria especial (ponta nº4)
• Molas de compressão: aço mola (codificadas por cor)
• Portátil: sim
• Normas de referência: DIN 55 656, Van Laar, Bosch, ISO 1518, Opel
