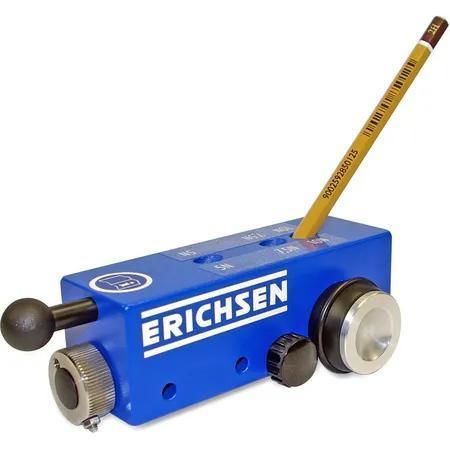

Durômetro de resistência a riscos Model 293

manualportátilpara plástico

Descrição breve
Dureza por lápis segundo Wolf‑Wilborn, incluindo 17 lápis (6B–9H). Três forças de ensaio selecionáveis: 5 N / 7,5 N / 10 N.

Descrição técnica
O TriForcePencil 293 simplifica a execução do ensaio de dureza por lápis segundo Wolf‑Wilborn e garante a força de ensaio e o ângulo prescritos. O guiador é ergonômico e elimina a influência manual sobre a força aplicada. O bloco de peso está equipado com três suportes para lápis que aplicam a força de ensaio correspondente à ponta do lápis por meio do princípio da alavanca. A projeção do lápis é ajustada por um parafuso de ajuste rotativo com ponta distanciadora. Cavidades de pega rebaixadas nas tampas das rodas proporcionam boa aderência ao deslizar o aparelho sobre a superfície a ensaiar. O testador de dureza por risco é fornecido em estojo de plástico.

Propósito e aplicação
O método do lápis pertence ao grupo de determinações de dureza por risco. É um método simples e rápido para testar a resistência da superfície a solicitações de risco e arestas afiadas. O método permite ensaios também durante a produção, por exemplo em revestimentos contínuos. A existência de três forças de ensaio (5 N / 7,5 N / 10 N) oferece variações adicionais em comparação com dispositivos que fornecem apenas uma força.

Princípio do ensaio
Lápis de diferentes graus de dureza são arrastados sobre a superfície de ensaio a um ângulo de 45° com uma força escolhida de 5 N, 7,5 N ou 10 N (± 0,1 N). A dureza por lápis é definida pelos dois lápis usados, onde o mais macio ainda escreve na superfície, enquanto o seguinte mais duro produz um sulco perceptível.

Procedimento de ensaio (passos)

• Retraia a madeira cerca de 5 mm para que o núcleo de grafite sobressaia cerca de 5 mm; use o afiador especial.
• Afiar o núcleo de grafite em lixa grão 400 até obter uma aresta afiada, mantendo o lápis na vertical.
• Colocar o TriForcePencil 293 numa superfície plana e remover o parafuso de bloqueio.
• Girar o parafuso de ajuste com ponta distanciadora para baixo para ajustar a distância de altura (10 mm).
• Inserir o lápis preparado no suporte correspondente à faixa de força escolhida.
• Inserir o parafuso de bloqueio para fixar o lápis; retroceder o parafuso de ajuste.
• Posicionar o dispositivo de modo que as rodas contactem primeiro a superfície e depois a ponta do lápis; deslizar lentamente o dispositivo (aprox. 10 cm/s) na direção da ponta do lápis.

Observações
Diferencie entre simples marcação superficial no filme e penetração real; utilize uma esponja húmida ou uma borracha macia para verificação, se necessário. A dureza adequada do lápis deve ser determinada empiricamente; comece com um tipo médio‑macio/médio. Revestimentos altamente pigmentados com pigmentos em escamas são menos adequados para este ensaio.

Classe de referência / certificado
O modelo 293 é fornecido com um certificado de ensaio do fabricante M (calibração de fábrica). O certificado contém, entre outros itens:

• Valor nominal e valor real do peso de apoio (carga de ensaio)
• Meios de ensaio utilizados com estado de calibração
• Identificação do produto
• Data
• Nome do inspetor

Conteúdo da entrega

• Testador de dureza por risco TriForcePencil 293
• 17 lápis normalizados (graus de dureza 6B a 9H)
• 1 afiador especial
• 1 folha de lixa
• Estojo em plástico

Características / especificações técnicas

• Acionamento: Manual
• Força de ensaio: 5–10 N (selecionável 5 N / 7,5 N / 10 N; ± 0,1 N)
• Portátil / estacionário: Portátil
• Conteúdo da entrega: 17 lápis normalizados (6B–9H), afiador especial, 1 folha de lixa, estojo em plástico
