Durômetro de resistência a riscos Model 249

de bancadapara plásticospara plástico

Visão geral

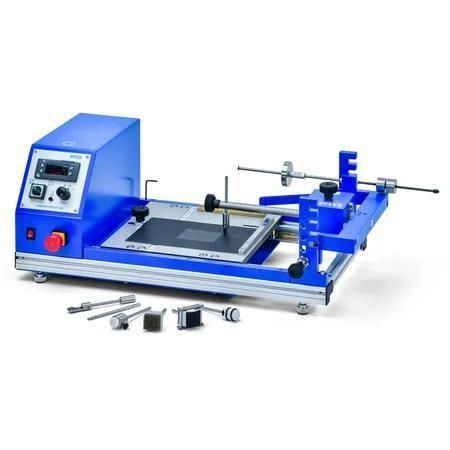

O LINEARTESTER 249 é um aparelho de bancada para controlo de qualidade industrial da resistência a riscos. Projetado para ensaios de riscos/incisões, também realiza ensaios de abrasão de ida e volta, testes Crockmeter, ensaios MEK e testes de resistência a solventes/limpeza. Unidade com acionamento eletromotor, abaixamento/elevação automática da ferramenta e ampla gama de ferramentas de ensaio intercambiáveis. Adaptadores opcionais aumentam a compatibilidade de ferramentas.

Princípio do ensaio
A placa de ensaio é fixada a um carro móvel. Uma viga oscilante montada em duas colunas metálicas suporta a ferramenta de ensaio e um peso deslocável. A força de risco (0,5–20 N) regula-se deslocando o peso na viga; um peso adicional (1–40 N) está disponível opcionalmente. Braço de carga ajustável em 4 posições (altura padrão ≈ 10 mm; +20/+40/+60 mm). Está disponível detecção elétrica de atravessamento para revestimentos isolantes sobre substratos condutores.

Modos de ensaio e operação
Nos ensaios de risco, a ferramenta é baixada durante o curso de avanço; a placa de guia (quando usada) eleva a ferramenta no retorno. Para ensaios de abrasão, Crockmeter, MEK ou limpeza, a ferramenta permanece abaixada e o carro executa ciclos predefinidos de ida e volta. A placa de guia é removida para esses modos. O carro pode ser deslocado lateralmente para obter riscos adjacentes; uma régua integrada assegura espaçamento uniforme. Existem três velocidades fixas e uma velocidade programável disponível.

Projeto e opções
O LINEARTESTER 249 é uma unidade de bancada compacta com acionamento eletromotor que garante movimento uniforme do carro. Opções: conjunto de adaptadores universais para insertos específicos, pesos adicionais e comprimentos de curso variáveis (35, 50, 65, 80, 95 mm) além do curso padrão de 60 mm.

Dados técnicos

• Acionamento: Eletromotor
• Curso padrão: 60 mm (opcional: 35, 50, 65, 80, 95 mm)
• Intervalo de força de risco: 0,5–20 N
• Intervalo de força ajustável: 0,5–40 N (peso adicional opcional)
• Ajuste de altura do braço de carga: 4 posições (≈ 10 mm; +20/+40/+60 mm)
• Tamanho máximo de amostra: até 150 × 210 mm (DIN A5)
• Velocidades de ensaio: fixas 25 / 35 / 200 mm/s; programável 10–200 mm/s
• Dimensões (L×P×A): aprox. 580 × 280 × 210 mm
• Peso líquido: aprox. 13 kg
• Alimentação: 100–240 VAC, 47–63 Hz
• Geometrias de risco: Van Laar, Bosch, ISO, Clemen, etc.
• Unidade de bancada estacionária

Conteúdo / Acessórios

• LINEARTESTER 249 com acionamento eletromotor
• Chave allen
• Nível de bolha
• Fonte de alimentação
• Manual de operação

Normas
ISO 1518
