Pêndulo de impacto motorizado Model 299/300

Descrição
O Modelo 299/300 avalia o comportamento de amortecimento mecânico de vernizes, tintas e revestimentos afins, medindo a atenuação das oscilações de um pêndulo normalizado apoiado na superfície de ensaio.

Princípio de ensaio
Quanto mais macio for o revestimento, maior será o amortecimento das oscilações do pêndulo normalizado. A medição é realizada segundo os métodos de pêndulo estabelecidos (p. ex. König, Persoz).

Conceção e funcionamento

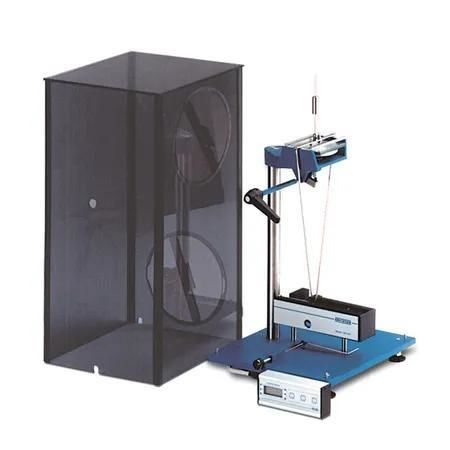

O aparelho consiste numa placa de base nivelável e numa coluna com suporte para placas de ensaio até 250 x 100 x 15 mm. Uma cúpula em acrílico com aberturas para inserção de amostras protege contra poeira e correntes de ar. O equipamento é operado através de um terminal de controlo externo com visor LC de 4 dígitos.

Pêndulos opcionais

• Pêndulo König, conforme DIN 53 157
• Pêndulo Persoz, conforme NF T 30-016

Módulos de medição / Versões
Estão disponíveis duas opções de módulo de medição:

• Versão básica
  • A amplitude do pêndulo é ajustada manualmente por mecanismo de alavanca; libertação por gatilho de cabo.
• Versão automática
  • A amplitude e a libertação do pêndulo são automáticas.
  • Vantagens da versão automática:
    • operação facilitada
    • resultados de ensaio reproduzíveis
    • mudança rápida do tipo de pêndulo

Leituras / Apresentação
O tipo de pêndulo é introduzido no terminal de controlo. O visor LC de 4 dígitos apresenta alternativamente:

• número de oscilações
• duração do ensaio
• período de oscilação

Classe de referência / Certificado do fabricante
As versões manual e automática são entregues com um Certificado do Fabricante M (calibração de fábrica) que inclui:

• valores ajustados e valores reais das grandezas de oscilação do pêndulo
• planicidade da placa de calibração
• identificação do produto
• equipamentos de ensaio utilizados com estado de calibração
• data
• nome do inspetor

Conteúdo da entrega

• Ensaio de amortecimento por pêndulo, Modelo 299/300 (sem pêndulo e módulo de medição)
• Cúpula protetora em acrílico
• Placa de calibração com Certificado de Teste do Fabricante
• Nível de bolha
• Instruções de operação

Normas
Normas referenciadas:

• SNV 37 112
• SIS 18 41 86
• NEN 5319
• VDA 621 - 410
• DIN 53 157
• DIN ISO 1522
• ASTM D 4366
• NF T 30 016
• BS 3900 : E5

Características / Especificações técnicas

• Acionamento: Eléctrico
• Tensão de alimentação: 230 VAC ± 10 %
• Consumo: 25 VA
• Portátil / Estacionário: Estacionário
• Dimensões da unidade base: aprox. 700 mm x 325 mm x 345 mm (A x L x P)
• Peso líquido da unidade base: aprox. 17 kg
• Terminal de controlo (opcional): aprox. 35 mm x 167 mm x 65 mm (A x L x P); peso líquido aprox. 0,4 kg
• Módulo de medição (versão básica): aprox. 60 mm x 235 mm x 70 mm (A x L x P); peso líquido aprox. 0,5 kg
• Módulo de medição (versão automática): aprox. 65 mm x 235 mm x 107 mm (A x L x P); peso líquido aprox. 0,75 kg
