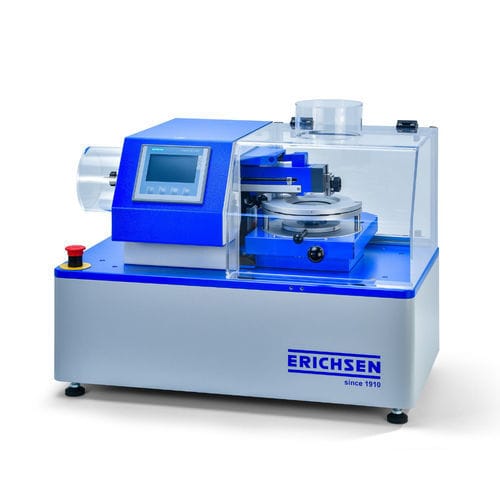

Durômetro para pinturas e revestimentos 430 P-Smart

de resistência a riscosde bancadapara automóvel

O SCRATCH HARDNESS TESTER 430 P-Smart é um aparelho de teste eletromotriz, polivalente, concebido para as tarefas de riscagem e de corte em revestimentos de tinta e superfícies de plástico. Permite efetuar cortes individuais, cortes paralelos e cortes em cruz (depois de rodar a amostra 90) em placas de ensaio de diferentes espessuras. Este aparelho de teste é particularmente adequado para testes de aderência utilizando o método de hachura cruzada, de acordo com todas as normas comuns, bem como para testes especiais de plástico, tais como resistência a riscos e efeito de escrita, de acordo com as especificações da Opel. O dispositivo oferece uma redução significativa da carga de trabalho para testes em série, com resultados reprodutíveis e significativos.

Design e Função
O SCRATCH HARDNESS TESTER 430 P-Smart é um instrumento de bancada robusto, com uma tampa de proteção e funcionamento por painel tátil. O procedimento de teste é totalmente automático, com parâmetros como a velocidade de corte, o curso e o padrão de corte transversal definidos através do teclado. Cada sequência de movimento é acionada por um motor de passo separado, assegurando um controlo preciso do transporte, do posicionamento do corte e do ajuste da pressão. A amostra é transportada linearmente a uma velocidade constante sob a ponta de prova, que pode ser definida para uma carga de pressão máxima de 40 N. O instrumento inclui duas placas de controlo intercambiáveis para diferentes padrões de corte transversal. São possíveis cortes transversais paralelos com forças de ensaio graduadas e podem ser programadas até 80 pistas de ensaio com um espaçamento de 0,5 mm. Estão disponíveis quatro versões, que diferem na regulação manual ou motorizada da força e na rotação da amostra. As versões acionadas por motor permitem ensaios com aumento gradual da força para determinar a força necessária para cortes de passagem. Um conjunto opcional de 6 peças de pesos permite efetuar ensaios especiais na gama de pressão mais baixa (1-15 N, em passos de 1 N).

Caraterísticas especiais

• 2 velocidades de corte e 2 comprimentos de corte, combináveis conforme necessário
• 9 cortes transversais pré-definidos em conformidade com as normas comuns
• 1 padrão de corte transversal livremente programável para aplicações especiais
• Precisão do motor de passo para ajuste da distância de corte
• Opção Stop no modo de corte transversal para ajuste individual da força de teste por faixa de risco
• Visualização ao cortar através de camadas isolantes para substrato metálico
• Dispositivo de fixação rápida para painéis de teste com ampla faixa de fixação

Teste de Hachura Cruzada
O testador suporta testes de escotilha cruzada de acordo com todos os padrões usuais, com cortes cruzados selecionáveis (por exemplo, 2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1). Os cortes são efectuados automaticamente a 40 mm/s. Após uma rotação manual de 90, o procedimento é repetido. A carga necessária para cortar o substrato é determinada através de ensaios. Está incluída uma lupa (2,5x) para exame. Os resultados são comparados visualmente com os padrões standard. O dispositivo é compatível com outros testes de concha e métodos alternativos de teste de aderência.

• Aparelho de teste de aderência, modelo 525 (manual/barato)

Teste de resistência a riscos
Para testes de resistência a riscos em conformidade com a Opel (GME 60280 / GMW14688), é utilizada uma ponta de 1 mm e uma grelha de 20 x 2 mm com uma carga de 5 N. A variação de brilho (∆L) é medida utilizando um colorímetro com iluminante D65, geometria d/8 e abertura de 27 mm.

Teste do efeito de escrita
Para testes de efeito de escrita em conformidade com a Opel, é montado um inset opcional. O padrão é de 80 cortes com um espaçamento de 0,5 mm e uma carga de 7 N. A diferença de brilho é medida utilizando um medidor de brilho com geometria de 60.

Testes especiais
Podem ser efectuados testes de riscos adicionais variando:

• Pontas de teste: ferramentas de teste esféricas (0,5/0,75/1/3 mm), ferramentas assimétricas (corte transversal/Clemen)
• Carga de teste: 50 N (passos de 2 N, standard), 15 N (passos de 1 N, opcional)
• Grelha de corte: pré-definida (2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1, 20 x 2, 80 x 0,5), livremente programável (largura máxima 40 mm, incrementos de 0.5 mm)
• Padrão de corte: cortes paralelos ou transversais
• Caminho de corte: 25 mm ou 40 mm (placas de guia intercambiáveis)
• Velocidade de corte: 16,7 mm/s (1 m/min) ou 40 mm/s

Para minimizar o tempo de teste, é selecionado o comprimento de corte mais curto possível.

Operação via App
O testador pode ser operado via aplicativo para smartphone ou tablet (disponível na Google Play Store / Apple Store), permitindo configurações flexíveis, documentação e gerenciamento de dados.

Classe de referência
Todas as versões são fornecidas com um Certificado de Calibração de acordo com a norma DIN 55350-18, incluindo:

• Valores reais e de ajuste da força de carga
• Velocidade de rascunho e distância de corte
• Equipamento de teste usado com status de calibração
• Identificação do produto
• Data
• Nome do inspetor

As comparações são feitas para:

• Força de carga (5 valores ao longo da gama de carga)
• Velocidade de corte (ambos os valores com ambos os percursos de corte)
• Distância de corte (e.g., 0.ajuste de 5 mm)

Normas

• GME 60280 GM / Opel
• GMW 14688 GM / Opel
• PV 3952 VW / Audi
• PV 3974 VW / Audi
• PV 3962 VW / Audi
• D45 1047 Renault
• MS210-05K Hyundai / Kia
• STD 4377 Volvo
• ISO 2409 Common
