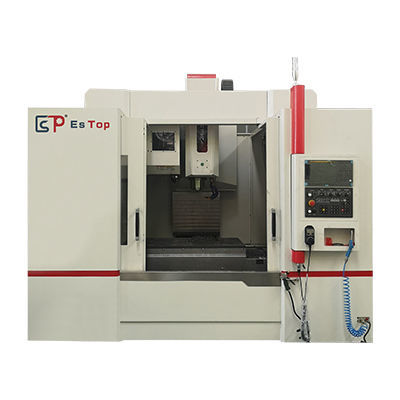

Centro de usinagem de 3 eixos VMC-1270NC

verticalBT 4024 ferramentas

Visão geral
Centro de usinagem vertical CNC de 3 eixos, alta velocidade, destinado a uma ampla gama de operações de fresamento, furação e roscamento. Indicado para produção e processamento flexível de peças com mesa de grande capacidade de carga.

Especificação padrão
Deslocamentos (X/Y/Z): 1200/700/670 mm
Distância linha central do fuso à superfície guia da coluna: 827 mm
Distância bico do fuso à superfície da mesa: 150–820 mm
Tamanho da mesa: 1400×700 mm
Carga máxima na mesa: 1000 kg
Ranhuras em T: 5×18×150
Velocidade do fuso: 10000 rpm
Conicidade do fuso: BT40
Potência do motor do fuso: 11/15 kW
Deslocamento rápido (X/Y/Z): 30/30/30 m/min
Velocidade de avanço rápida: 10/10/10 m/min
Capacidade do carregador de ferramentas: 24 ferramentas
Diâmetro/comprimento/peso máx. da ferramenta: Ø75 mm / 300 mm / 7 kg
Diâmetro máx. da ferramenta (carregado/vazio): 75/150 mm
Método de seleção de ferramenta: any/sequence
Tempo de troca de ferramenta: 1.8 s
Precisão de posicionamento (X/Y/Z): 0.010 mm
Precisão de reposicionamento (X/Y/Z): 0.006 mm
Requisito de ar: 280 L/min a 6–8 bar
Capacidade elétrica total: 35 KVA
Capacidade do tanque de água: 420 L
Dimensões da máquina (X×Y×Z): 3710×3170×2810 mm
Peso da máquina: 8800 kg

Configuração principal da máquina
1. Sistema CNC Mitsubishi M80B — Quantidade: 1
2. Unidade de operação portátil — Quantidade: 1
3. Magazine de disco de ferramentas (24 unidades) — Quantidade: 1
4. Sistema de lubrificação automática — Quantidade: 1
5. Luz de aviso LED — Quantidade: 1
6. Dispositivo de sopro para fuso — Quantidade: 1
7. Cortina de ar de proteção — Quantidade: 1
8. Lanterna — Quantidade: 1
9. Acessórios fornecidos — Quantidade: 1

Especificações técnicas

• Modelo: VMC-1270NC
• Marca: ES-TOP CNC
• Deslocamentos 3 eixos (X/Y/Z): 1200/700/670 mm
• Distância linha central fuso-superfície guia coluna: 827 mm
• Bico do fuso à superfície da mesa: 150–820 mm
• Tamanho da mesa: 1400×700 mm
• Carga máx. na mesa: 1000 kg
• Ranhuras em T: 5×18×150
• Velocidade do fuso: 10000 rpm
• Conicidade do fuso: BT40
• Potência motor do fuso: 11/15 kW
• Deslocamento rápido (X/Y/Z): 30/30/30 m/min
• Velocidade de avanço rápida: 10/10/10 m/min
• Capacidade do carregador de ferramentas: 24 ferramentas
• Diâmetro/comprimento/peso máx. da ferramenta: Ø75 mm / 300 mm / 7 kg
• Diâmetro máx. da ferramenta (carregado/vazio): 75/150 mm
• Tempo de troca de ferramenta: 1.8 s
• Precisão posicionamento (X/Y/Z): 0.010 mm
• Precisão reposicionamento (X/Y/Z): 0.006 mm
• Consumo de ar: 280 L/min a 6–8 bar
• Capacidade elétrica total: 35 KVA
• Capacidade tanque de água: 420 L
• Dimensões máquina (X×Y×Z): 3710×3170×2810 mm
• Peso máquina: 8800 kg
