Centro de usinagem de 3 eixos VMC-1370NC
verticalBT 4024 ferramentas

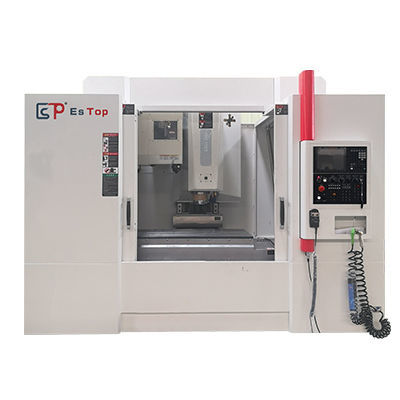

Centro de usinagem de 3 eixos - VMC-1370NC - ESTOPCNC - vertical / BT 40 / 24 ferramentas
Centro de usinagem de 3 eixos - VMC-1370NC - ESTOPCNC - vertical / BT 40 / 24 ferramentas
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
24 ferramentas
Curso X

1.300 mm
(51,18 in)

Curso Y

700 mm
(27,56 in)

Curso Z

670 mm
(26,38 in)

Velocidade de rotação

10.000 rpm
(62.832 rad.min-1)

Potência

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Capacidade máx. da mesa

1.000 kg
(2.205 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Precisão de posicionamento

0,01 mm
(0,00039 in)

Repetibilidade

0,006 mm
(0,00024 in)

Tempo de troca de ferramentas

1,8 s

Peso total

9.500 kg
(20.943,91 lb)

Comprimento total

3.820 mm
(150,4 in)

Largura total

3.170 mm
(124,8 in)

Altura total

2.800 mm
(110,2 in)

Descrição

Visão geral
O VMC-1370NC é um centro de usinagem vertical CNC concebido para usinagem de grandes peças, com percursos X/Y/Z de 1300/700/670 mm. Conta com fuso BT40 até 10000 rpm, bancada 1400×700 mm com carga máxima de 1000 kg e magazine de disco com 24 posições.

Especificações técnicas
  • Percursos três eixos (X/Y/Z): 1300 / 700 / 670 mm
  • Distância do centro do fuso à superfície guia da coluna: 827 mm
  • Distância da ponta do fuso à bancada: 150–820 mm
  • Tamanho da bancada: 1400 × 700 mm
  • Carga máxima na bancada: 1000 kg
  • Ranhuras em T: 5 × 18 × 150
  • Velocidade do fuso: 10000 rpm
  • Conicidade do fuso: BT40
  • Potência do motor do fuso: 11 / 15 kW
  • Velocidade de deslocamento rápido (X/Y/Z): 30 / 30 / 30 m/min
  • Velocidade de avanço rápido: 10 / 10 / 10 m/min
  • Capacidade do magazine de ferramentas: 24 ferramentas
  • Diâmetro/ comprimento/ peso máx da ferramenta: Ø75 mm / 300 mm / 7 kg
  • Diâmetro máx ferramenta (cheio/vazio): 75 / 150 mm
  • Tempo de troca de ferramenta: 1,8 s
  • Precisão de posicionamento (X/Y/Z): 0,01 mm
  • Precisão de reposicionamento (X/Y/Z): 0,006 mm
  • Ar comprimido: 280 L/min a 6–8 bar
  • Potência elétrica total: 35 KVA
  • Capacidade do tanque de fluido de corte: 430 L
  • Dimensões da máquina (X×Y×Z): 3820 × 3170 × 2800 mm
  • Peso da máquina: 9500 kg


Configuração principal
  • Sistema CNC Mitsubishi M80B
  • Unidade de operação portátil
  • Magazine disco, 24 unidades
  • Sistema de lubrificação automático
  • Luz de aviso LED
  • Dispositivo de sopro do fuso
  • Cortina de ar de proteção
  • Luz de trabalho
  • Acessórios incluídos


Observações
  • Potência elétrica total: 35 KVA; tanque de fluido: 430 L; peso e dimensões conforme indicado
  • Seleção de ferramentas: any/sequence. Tempo de troca de ferramenta: 1,8 s.
  • Opções e configurações personalizadas disponíveis mediante solicitação
