Centro de usinagem CNC de 3 eixos VMC-1165NC
verticalBT 4024 ferramentas

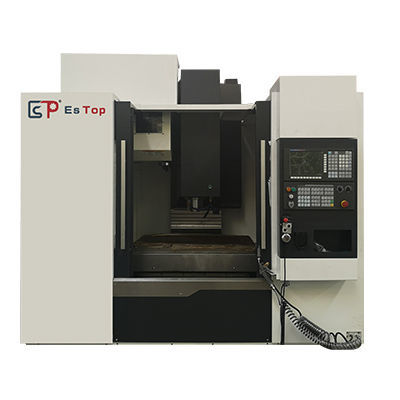

Centro de usinagem CNC de 3 eixos - VMC-1165NC - ESTOPCNC - vertical / BT 40 / 24 ferramentas
Centro de usinagem CNC de 3 eixos - VMC-1165NC - ESTOPCNC - vertical / BT 40 / 24 ferramentas
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
24 ferramentas
Função adicional
de fresagem, para furação, para rosqueamento interno
Aplicações
para a indústria automóvel, para a indústria dos moldes
Outras características
de disco
Curso X

1.100 mm
(43,31 in)

Curso Y

650 mm
(25,59 in)

Curso Z

600 mm
(23,62 in)

Velocidade de rotação

10.000 rpm
(62.832 rad.min-1)

Potência

11 kW, 15 kW
(14,96 hp, 20,39 hp)

Capacidade máx. da mesa

800 kg
(1.764 lb)

Peso máx. das ferramentas

7 kg
(15,4 lb)

Precisão de posicionamento

0,01 mm
(0,00039 in)

Repetibilidade

0,006 mm
(0,00024 in)

Tempo de troca de ferramentas

1,8 s

Peso total

6.700 kg
(14.770,97 lb)

Comprimento total

2.900 mm
(114,2 in)

Largura total

3.000 mm
(118,1 in)

Altura total

3.000 mm
(118,1 in)

Descrição

Visão geral do produto
Centro de usinagem CNC vertical VMC-1165NC com cursos X/Y/Z de 1100/650/600 mm, fuso BT40 até 10000 rpm e potência de fuso selecionável 11 ou 15 kW. Equipado com mesa 1200 × 600 mm (carga máx. 800 kg) e magazine de disco de 24 posições, o VMC-1165NC destina-se a peças médias a grandes e produção em série que exige posicionamento repetível e trocas rápidas de ferramenta.

Especificações principais
  • Modelo: VMC-1165NC
  • Curso (X / Y / Z): 1100 mm / 650 mm / 600 mm
  • Distância centro do fuso à guia da coluna: 745 mm
  • Distância nariz do fuso à mesa: 125 ~ 725 mm
  • Velocidade do fuso: 10000 rpm
  • Conicidade do fuso: BT40
  • Potência do motor do fuso: 11 / 15 kW
  • Tamanho da mesa: 1200 × 600 mm
  • Carga máxima da mesa: 800 kg
  • Ranhuras em T: 5 × 18 × 110 mm
  • Capacidade do magazine de ferramentas: 24 ferramentas (tipo disco)
  • Diâmetro/ comprimento/ peso máx. da ferramenta: Ø75 mm / 300 mm / 7 kg
  • Diâmetro máx. da ferramenta (cheio/vazio): 75 / 150 mm
  • Tempo de troca de ferramenta: 1,8 s
  • Deslocamento rápido (X/Y/Z): 30 / 30 / 30 m/min
  • Velocidade de avanço (X/Y/Z): 10 / 10 / 10 m/min
  • Precisão de posicionamento (X/Y/Z): 0,010 mm
  • Precisão de repetição (X/Y/Z): 0,006 mm
  • Consumo/pressão de ar: 280 L/min, 6~8 bar
  • Capacidade elétrica total: 30 KVA
  • Capacidade do tanque de refrigeração: 420 L
  • Dimensões da máquina (C×L×A): 2900 × 3000 × 3000 mm
  • Peso da máquina: 6700 kg


Configuração principal
  • Sistema CNC Mitsubishi M80B — Quantidade: 1
  • Unidade de operação portátil — Quantidade: 1
  • Magazine de disco de ferramentas (24 unidades) — Quantidade: 1
  • Sistema de lubrificação automática — Quantidade: 1
  • Luz de aviso LED — Quantidade: 1
  • Dispositivo de sopro do fuso — Quantidade: 1
  • Proteção por cortina de ar — Quantidade: 1
  • Lanterna — Quantidade: 1
  • Acessórios anexos — Quantidade: 1


Aplicações e notas operacionais
  • Adequado para fresamento, furação e roscagem de componentes médios a grandes em automotivo, moldes, engenharia geral e produção industrial.
  • Magazine de 24 ferramentas e troca de ferramenta em 1,8 s reduzem tempos não produtivos em trabalhos em série.
  • Altas velocidades rápidas de 30 m/min e opções de fuso suportam ciclos eficientes de desbaste e acabamento.
  • Tanque de refrigeração de 420 L e lubrificação automática facilitam operação contínua e planejamento de manutenção.
