Centro de usinagem de 3 eixos VMC-1580NCG
verticalBT 5024 ferramentas

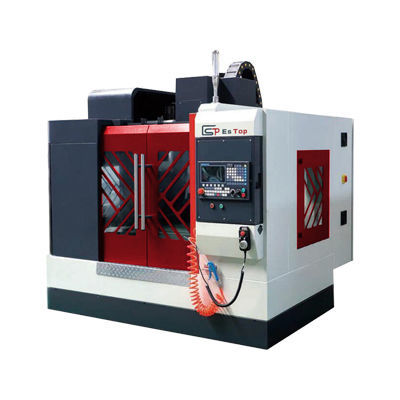

Centro de usinagem de 3 eixos - VMC-1580NCG - ESTOPCNC - vertical / BT 50 / 24 ferramentas
Centro de usinagem de 3 eixos - VMC-1580NCG - ESTOPCNC - vertical / BT 50 / 24 ferramentas
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 50
Número de ferramentas
24 ferramentas
Função adicional
de fresagem
Aplicações
para a indústria automóvel, para a indústria aeroespacial, para moldes
Curso X

1.500 mm
(59,06 in)

Curso Y

800 mm
(31,5 in)

Curso Z

700 mm
(27,56 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Potência

25 kW
(33,99 hp)

Altura máx. das peças

MÁX: 830 mm
(33 in)

MÍN: 130 mm
(5 in)

Capacidade máx. da mesa

2.000 kg
(4.409 lb)

Precisão de posicionamento

0,015 mm
(0,00059 in)

Repetibilidade

0,01 mm
(0,00039 in)

Peso total

13.500 kg
(29.762,41 lb)

Comprimento total

4.800 mm
(189 in)

Largura total

3.500 mm
(137,8 in)

Altura total

3.300 mm
(129,9 in)

Descrição

Visão geral do produto
O ES-TOP VMC-1580NCG é um centro de usinagem vertical de alto torque (caixa de engrenagens BT50) para fresamento pesado e usinagem de peças grandes, com deslocamentos de 1500×800×700 mm e capacidade máxima da mesa de 2000 kg.

Principais parâmetros técnicos
  • Modelo: VMC-1580NC (caixa de engrenagens) / VMC-1580NCG
  • Deslocamentos (X/Y/Z): 1500 / 800 / 700 mm
  • Distância fuso-mesa: 130–830 mm
  • Tamanho da mesa: 1700 × 800 mm; ranhuras em T: 5 × 18 × 135 mm
  • Carga máxima da mesa: 2000 kg
  • Fuso: BT50-Φ150; velocidade: 6000 rpm; relações de transmissão baixa 1:3.6 / alta 1:1.2
  • Avanço rápido X/Y/Z: 12 / 12 / 12 m/min; avanço de corte: 1–10 m/min
  • Motores: fuso 15/18,5 kW; servomotores X/Y/Z: 3,0 / 4,0 / 4,0 kW
  • Precisão de posicionamento: ±0,015 mm; repetibilidade: ±0,01 mm
  • Potência requerida: 25 kW; ar comprimido: 6–8 MPa
  • Dimensões máquina (C×L×A): 4800 × 3500 × 3300 mm; peso: 13.500 kg


Configuração principal da máquina
  • Unidade de operação portátil tipo pendant: 1 pc
  • Sistema de lubrificação automática: 1 pc
  • Luz de aviso LED: 1 pc
  • Dispositivo de sopro da fuso: 1 pc
  • Cortina de ar de proteção: 1 pc
  • Luz de trabalho: 1 pc
  • Acessórios fornecidos: 1 conjunto
  • Documentação técnica anexada: 1 conjunto
  • CNC FANUC 0i-MF Plus(5): 1 pc
  • Trocador automático de ferramentas (BT50-24T): 1 pc


Aplicações
  • Fresamento pesado e usinagem de grandes componentes
  • Fabricação de matrizes e moldes
  • Componentes estruturais para automotivo e aeroespacial
  • Tarefas gerais de usinagem na indústria pesada
