Centro de usinagem de 3 eixos ETH40 series
verticalpara alumíniopara metais não ferrosos

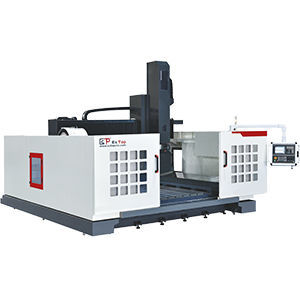

Centro de usinagem de 3 eixos - ETH40 series - ESTOPCNC - vertical / para alumínio / para metais não ferrosos
Centro de usinagem de 3 eixos - ETH40 series - ESTOPCNC - vertical / para alumínio / para metais não ferrosos
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Material usinado
para alumínio, para metais não ferrosos
Estrutura
de tipo mesa
Cone
BT 40
Número de ferramentas
24 ferramentas
Função adicional
de fresagem, para furação, para rosqueamento interno
Curso X

2.500 mm, 3.000 mm
(98,43 in, 118,11 in)

Curso Y

1.800 mm, 2.000 mm
(70,87 in, 78,74 in)

Curso Z

600 mm, 800 mm
(23,62 in, 31,5 in)

Velocidade de rotação

12.000 rpm
(75.398 rad.min-1)

Potência

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Precisão de posicionamento

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Repetibilidade

0,01 mm
(0,00039 in)

Tempo de troca de ferramentas

2 s

Peso total

12.000 kg, 16.000 kg
(26.455,47 lb, 35.273,96 lb)

Comprimento total

4.800 mm, 6.100 mm
(189 in, 240,2 in)

Largura total

4.300 mm, 5.100 mm
(169,3 in, 200,8 in)

Altura total

3.500 mm, 3.700 mm
(137,8 in, 145,7 in)

Descrição

Produto
Centro de usinagem composto para perfis projetado para processamento preciso de perfis em alumínio e não ferrosos para janelas, portas e estruturas industriais. Série modular ETH40 disponível em duas configurações de mesa (2518NC / 3020NC) com várias opções de curso X/Y/Z. CNC SIEMENS permite operações multi-eixo programáveis de furação, fresagem e acabamento.

Especificações técnicas (tabela)
Modelo: ETH40-2518NC / ETH40-3020NC
Curso eixo X: 3000 mm / 2500 mm
Curso eixo Y: 2000 mm / 1800 mm
Curso eixo Z: 800 mm / 600 mm
Velocidade do fuso: 12000 rpm
Conicidade/diâmetro exterior do fuso: BT40 Φ150 mm / BT40 Φ120 mm
Magazine de ferramentas: tipo disco, 24 ferramentas
Tempo de troca de ferramenta: 2 s
Deslocamento rápido X/Y/Z: 40 m/min / 50 m/min / 20 m/min
Avanço de corte (X/Y/Z): 15000 mm/min
Controle: SIEMENS
Motor do fuso: 11 kW / 7.5 kW
Motores de eixo (X/Y/Z): (3.14+3.14) kW / 3.14 kW / 3.14 kW
Lubrificação: lubrificação automática
Refrigeração: aspersão de água
Precisão de posicionamento X: 0.05 mm; Y/Z: 0.02 mm; Repetibilidade: 0.01 mm
Ar comprimido: 0.6–0.9 MPa
Altura: 3700 mm / 3500 mm
Área ocupada (aprox.): 6100 × 4300 mm / 4800 × 5100 mm
Peso (aprox.): 16000 kg / 12000 kg

Principais características
  • Família ETH40 com duas opções de comprimento de mesa
  • Múltiplas configurações de curso X/Y/Z para diferentes tamanhos de perfis
  • Fuso BT40 12000 rpm com duas opções de diâmetro exterior
  • Magazine em disco de 24 posições e troca de ferramenta em 2 s
  • Altas velocidades de deslocamento e de corte para maior produtividade
  • Controle SIEMENS para programas multi-eixo flexíveis
  • Opção de potência do fuso: 11 kW ou 7.5 kW
  • Configuração dos motores de eixo: (3.14+3.14) / 3.14 / 3.14 kW
  • Lubrificação automática e refrigeração por aspersão de água
  • Posicionamento preciso e alta repetibilidade
  • Requisito de ar comprimido: 0.6–0.9 MPa
  • Variações de área ocupada e peso para adequar à planta
