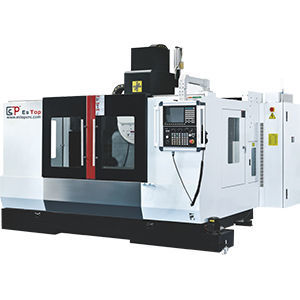

Centro de usinagem de 3 eixos ETJ30-2012NC

verticalpara alumíniopara liga leve

Visão geral do produto
O centro de usinagem composto para perfis ETJ30-2012NC destina-se ao usinamento de perfis extrudidos. Integra grandes percursos X/Y, um fuso de alta velocidade e um carregador de ferramentas indexado para operações de furação, fresagem e contorno em produção industrial.

Dados técnicos principais

• Designação de modelo: ej30-2012 (ETJ30-2012NC)
• Curso eixo X: 2000 mm
• Curso eixo Y: 1200 mm
• Curso eixo Z: 500 mm
• Velocidade do fuso: 20.000 rpm
• Furo do cone do fuso: BT30 φ100 mm (diâmetro exterior)
• Tipo de magazine de ferramentas: Flying saucer
• Capacidade do magazine: 16 peças
• Tempo de troca de ferramenta: 2 s
• Movimento rápido X/Y/Z: 30 m/min
• Velocidade de avanço de corte X/Y/Z: 20.000 mm/min
• Sistema de controlo: SYNTEC

Acionamentos, motores e sistemas

• Motor do fuso: 5,5 kW
• Motores eixos X/Y/Z: 1,8 / 3,0 / 1,8 kW
• Sistema de lubrificação: lubrificação automática
• Sistema de refrigeração: arrefecimento por pulverização de água

Precisão e desempenho

• Precisão de posicionamento eixo X: 0,02 mm
• Precisão de posicionamento eixos Y/Z: 0,02 mm
• Precisão repetitiva: 0,01 mm
• Adequado para contornos em alta velocidade e operações repetitivas em perfis

Instalação e utilidades

• Requisito de pressão de ar: 0,6 MPa – 0,9 MPa
• Altura total: 2800 mm
• Área ocupada: 3500 × 2800 mm
• Peso: aprox. 9500 kg

Aplicações típicas

• Usinagem de perfis de alumínio e ligas leves
• Caixilharias, perfis para fachadas e perfis estruturais
• Produção em série e fabricação por lotes de perfis

Opções e personalização

• Ferramentas e dispositivos específicos a pedido
• Interfaces de automação, sistemas de carga/descarga e pacotes de controlo avançados disponíveis como opção
