Centro de usinagem de 3 eixos ETV20/V25
verticalBT 4024 ferramentas

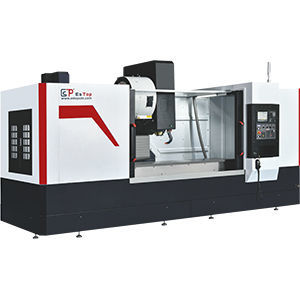

Centro de usinagem de 3 eixos - ETV20/V25 - ESTOPCNC - vertical / BT 40 / 24 ferramentas
Centro de usinagem de 3 eixos - ETV20/V25 - ESTOPCNC - vertical / BT 40 / 24 ferramentas
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Cone
BT 40
Número de ferramentas
24 ferramentas
Aplicações
para perfis
Outras características
de disco
Curso X

2.000 mm, 2.500 mm
(78,74 in, 98,43 in)

Curso Y

600 mm, 700 mm
(23,62 in, 27,56 in)

Curso Z

600 mm
(23,62 in)

Velocidade de rotação

12.000 rpm
(75.398 rad.min-1)

Potência

7,5 kW, 11 kW
(10,2 hp, 14,96 hp)

Precisão de posicionamento

0,02 mm, 0,03 mm
(0,00079 in, 0,00118 in)

Repetibilidade

0,01 mm
(0,00039 in)

Tempo de troca de ferramentas

2 s

Peso total

7.000 kg, 10.000 kg
(15.432,36 lb, 22.046,23 lb)

Comprimento total

6.000 mm
(236,2 in)

Largura total

2.300 mm
(90,6 in)

Altura total

3.000 mm
(118,1 in)

Descrição

Visão geral
Centro de usinagem composto para perfis

Especificações principais (tabela)
Curso eixo X: 2000mm/2500mm
Curso eixo Y: 600mm/650mm/700mm
Curso eixo Z: 600mm
Velocidade do fuso: 12000rpm
Furo de cone do fuso: BT40 φ140mm (diâmetro externo)
Forma do magazine de ferramentas: tipo disco
Capacidade do magazine: 24 pcs
Tempo de troca de ferramenta: 2 s
Movimento eixo X: 48 m/min
Movimento eixo Y: 48 m/min
Movimento eixo Z: 48 m/min
Velocidade de avanço de corte X/Y/Z: 15000 mm/min
Controle: FANUC / MITSUBISHI
Motor do fuso: 7.5 kW / 11 kW
Motores eixos X/Y/Z: 3.0 kW / 3.0 kW / 3.0 kW
Sistema de lubrificação: lubrificação automática
Sistema de arrefecimento: arrefecimento por pulverização de água
Precisão de posicionamento eixo X: 0.03mm
Precisão de posicionamento Y/Z: 0.02mm
Precisão de repetição: 0.01mm
Pressão de ar requerida: 0.6 Mpa - 0.9 Mpa
Altura: 3000mm
Área ocupada: 6000*2300mm
Peso: aprox. 7000 KG / aprox. 10000 KG

Observações
Magazine de ferramentas tipo disco; capacidade 24 ferramentas; troca rápida de ferramenta (2 s); disponível com controles FANUC ou MITSUBISHI; opções de fuso e potências de motor conforme indicadas acima.

Especificações técnicas
  • Curso eixo X: 2000mm/2500mm
  • Curso eixo Y: 600mm/650mm/700mm
  • Curso eixo Z: 600mm
  • Velocidade do fuso: 12000rpm
  • Furo de cone do fuso: BT40 φ140mm (diâmetro externo)
  • Forma do magazine de ferramentas: tipo disco
  • Capacidade do magazine: 24 pcs
  • Tempo de troca de ferramenta: 2 s
  • Velocidade movimento eixos X/Y/Z: 48 m/min
  • Velocidade de avanço de corte X/Y/Z: 15000 mm/min
  • Controle: FANUC / MITSUBISHI
  • Motor do fuso: 7.5 kW / 11 kW
  • Motores eixos X/Y/Z: 3.0 kW / 3.0 kW / 3.0 kW
  • Sistema de lubrificação: lubrificação automática
  • Sistema de arrefecimento: arrefecimento por pulverização de água
  • Precisão posicionamento eixo X: 0.03mm
  • Precisão posicionamento Y/Z: 0.02mm
  • Precisão de repetição: 0.01mm
  • Pressão de ar requerida: 0.6 Mpa - 0.9 Mpa
  • Altura: 3000mm
  • Área ocupada: 6000*2300mm
  • Peso: aprox. 7000 KG / aprox. 10000 KG
