Centro de usinagem de 3 eixos ETH40-2500NC
verticalpara alumínioBT 40

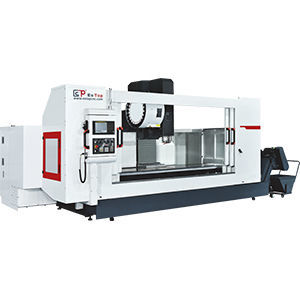

Centro de usinagem de 3 eixos - ETH40-2500NC - ESTOPCNC - vertical / para alumínio / BT 40
Centro de usinagem de 3 eixos - ETH40-2500NC - ESTOPCNC - vertical / para alumínio / BT 40
Guardar nos favoritos
Comparar

Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical
Material usinado
para alumínio
Cone
BT 40
Número de ferramentas
24 ferramentas
Função adicional
de fresagem, para furação, para rosqueamento interno
Outras características
de disco
Curso X

2.500 mm
(98,43 in)

Curso Y

500 mm
(19,69 in)

Curso Z

500 mm, 700 mm
(19,69 in, 27,56 in)

Velocidade de rotação

12.000 rpm
(75.398 rad.min-1)

Potência

7,5 kW
(10,2 hp)

Velocidade de avanço no eixo X

250 mm/s

Velocidade de avanço no eixo Y

250 mm/s

Velocidade de avanço no eixo Z

0,25 m/s
(0,82 ft/s)

Precisão de posicionamento

0,02 mm, 0,05 mm
(0,00079 in, 0,00197 in)

Repetibilidade

0,01 mm
(0,00039 in)

Tempo de troca de ferramentas

2 s

Peso total

6.000 kg
(13.227,74 lb)

Comprimento total

4.800 mm
(189 in)

Largura total

2.500 mm
(98,4 in)

Altura total

2.750 mm
(108,3 in)

Descrição

Visão geral do produto
O ETH40-2500NC é um centro de usinagem composto para perfis, concebido para usinagem de precisão de perfis e componentes estruturais. Disponível com curso Z de 500 mm ou 700 mm, suporta operações de fresagem, furação e rosqueamento em ambiente de produção.

Tabela técnica
Modelo: ETH40-2500NC
Curso eixo X: 2500 mm
Curso eixo Y: 500 mm
Curso eixo Z: 500 mm / 700 mm
Velocidade do fuso: 12.000 rpm
Furo cônico do fuso: BT40, ⌀120 mm (diâmetro exterior)
Tipo de magazine de ferramentas: Disco
Capacidade do magazine: 24 pcs
Tempo de troca de ferramenta: 2 s
Movimento rápido X: 60 m/min
Movimento rápido Y: 28 m/min
Movimento rápido Z: 28 m/min
Velocidade de avanço de corte (X/Y/Z): 15.000 mm/min
Sistema de controlo: FANUC / MITSUBISHI
Motor do fuso: 7,5 kW
Motores eixos X/Y/Z: 3,0 / 3,0 / 3,0 kW
Lubrificação: Lubrificação automática
Arrefecimento: Arrefecimento por pulverização de água
Precisão posicionamento eixo X: 0,05 mm
Precisão posicionamento eixo Y/Z: 0,02 mm
Precisão de posicionamento repetido: 0,01 mm
Requisito de ar comprimido: 0,6–0,9 MPa
Altura total: 2750 mm
Área ocupada: 4800 mm x 2500 mm
Peso aproximado: 6000 kg

Especificações principais
  • Modelo: ETH40-2500NC
  • Curso X: 2500 mm
  • Curso Y: 500 mm
  • Curso Z: 500 mm ou 700 mm
  • Velocidade do fuso: 12.000 rpm
  • Cono do fuso: BT40, diâmetro exterior 120 mm
  • Tipo de magazine: Disco
  • Capacidade do magazine: 24 pcs
  • Tempo de troca de ferramenta: 2 s
  • Movimento rápido X: 60 m/min
  • Movimento rápido Y: 28 m/min
  • Movimento rápido Z: 28 m/min
  • Avanço de corte (X/Y/Z): 15.000 mm/min
  • Sistema de controlo: FANUC ou MITSUBISHI
  • Potência do fuso: 7,5 kW
  • Motores eixos X/Y/Z: 3,0 / 3,0 / 3,0 kW
  • Lubrificação: Automática
  • Arrefecimento: Pulverização de água
  • Precisão eixo X: 0,05 mm
  • Precisão eixo Y/Z: 0,02 mm
  • Repetibilidade: 0,01 mm
  • Ar comprimido: 0,6–0,9 MPa
  • Altura total: 2750 mm
  • Área ocupada: 4800 mm x 2500 mm
  • Peso aprox.: 6000 kg


Aplicações
Adequado para usinagem de perfis em produção industrial: extrusões de alumínio e metal, molduras de janelas e portas, corrimãos, perfis estruturais e outros componentes baseados em perfis.

Opções e comando
Opções de controlo: FANUC ou MITSUBISHI. Curso Z configurável (500 mm ou 700 mm). Magazine em disco com 24 posições. Lubrificação automática e arrefecimento por pulverização de água incluídos.
