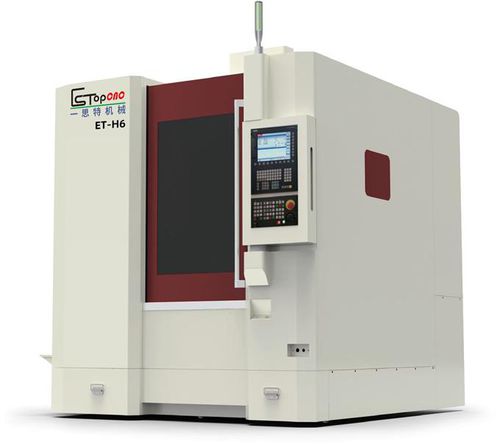

Centro de usinagem de 3 eixos ET-H6

verticalHSK-E4020 ferramentas

Produto
Centro de usinagem CNC ET-H6 com alta rigidez e alta velocidade, projetado para fresamento e acabamento de componentes metálicos de precisão. Modelo ET-H6 com spindle HSK E40, trocador de 20 ferramentas e área de instalação compacta para produção industrial.

Parâmetros técnicos principais

• Modelo: ET-H6
• Curso (X / Y / Z): 600 / 500 / 350 mm
• Distância extremidade do spindle à superfície de trabalho: 120–470 mm
• Largura do vão: 780 mm — Altura máxima: 395 mm
• Guias lineares (X/Y/Z): INA 45 / 45 / 3590 mm
• Parafusos de esferas (X/Y/Z): NSK 4010
• Dimensões da mesa: 660 × 500 mm — Ranhura T: 6-18/100
• Carga máxima da mesa: 400 kg
• Tipo de spindle: HSK E40 (spindle elétrico Inner Tibet)
• Velocidade máxima do spindle: 30.000 rpm (opção 42.000 rpm)
• Motor do spindle: 11 kW
• Trocador automático de ferramentas (ATC): 20 posições
• Avanço rápido (X/Y/Z): 30 m/min — Avanço de corte: 12 m/min
• Precisão de posicionamento: ±0,0025 mm — Repetibilidade: ±0,0015 mm
• Peso da máquina (aprox.): 6.500 kg
• Alimentação: 380V / 50Hz, 20 KVA
• Pressão de ar: 6–8 bar
• Dimensões externas (C × L × A): 2200 × 2390 × 2500 mm
• Sistema de medição de ferramenta: Renishaw — Escalas lineares: HEIDENHAIN

Principais componentes da máquina & anexos padrão

• Sistema de controlo numérico: Siemens 828D
• Parafuso de esferas três eixos: Japan NSK
• Guias lineares três eixos: Germany INA
• Componentes do spindle: DM
• Rolamentos para parafuso de esferas: Japan NSK
• Embraiagem: Germany R + W (tipo foles)
• Contactor principal: Schneider of France
• Principais elementos pneumáticos: Japan SMC
• Fonte: Taiwan Ming wei
• Cabo principal: Taiwan Xinguang (proteção óleo)
• Cama da máquina: DM
• Capa protetora expansível: Taiwan-funded
• Sistema de medição de ferramenta: Renishaw
• Escalas lineares (LS187C-1540-840-740): HEIDENHAIN

Acessórios padrão

• Sistema de sopro do spindle — 1 conjunto
• Sistema de refrigeração de ferramentas — 1 conjunto
• Cobertura protetora completa — 1 conjunto
• Sistema de lubrificação automática — 1 conjunto
• Luz de trabalho — 1 conjunto
• Blocos de ajuste e parafusos — 1 conjunto
• Caixa fundida — 1 conjunto
• Tanque de água — 1 conjunto
• Caixa de ferramentas — 1 conjunto
• Suporte de ferramenta + pino de tração — 1 conjunto
• Assento de ferramenta com trava — 1 conjunto

Aplicações típicas

• Fabricação de moldes e matrizes de precisão
• Peças para setor automotivo e transmissões
• Componentes aeroespaciais que exigem alta velocidade e precisão
• Acabamento de peças industriais e produção em pequenas séries
