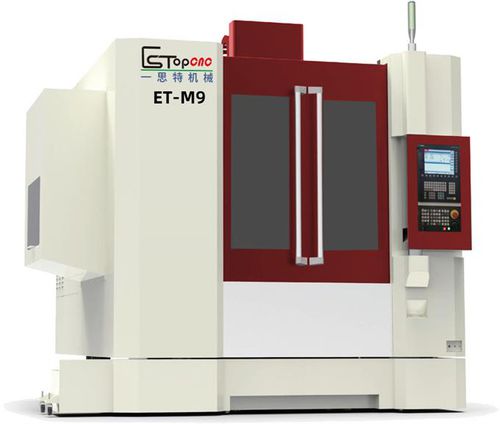

Centro de usinagem de 3 eixos ET-M9

verticalBT 4024 ferramentas

Nome do produto
EsTop Centro de usinagem M9 estilo econômico

Principais parâmetros técnicos
Tipo: M9
Cursos - eixo X (mm): 900
Cursos - eixo Y (mm): 600
Cursos - eixo Z (mm): 425
Distância da superfície final do spindle à superfície de trabalho (mm): 195-620
Largura do portão (mm): 1000
Altura máxima (mm): 450
Especificações de trilho linear (X/Y/Z, mm): 45/45/45
Especificações de parafuso de esferas (X/Y/Z, mm): 4010
Dimensão da mesa (mm): 940*600
Ranhura em T: 6-18/100
Capacidade máxima de carga da mesa (kg): 700
Spindle (configuração padrão): BT-40
Velocidade do spindle (rpm): 15000
Motor do spindle (kW): 9
ATC: 24T (Opcional; não instalado como padrão no M9)
Velocidade rápida eixo X/Y/Z (m/min): 30
Velocidade de avanço eixo X/Y/Z (m/min): 12
Precisão de posicionamento (mm/mm): ±0.0025
Precisão de repetição (mm/mm): ±0.0015
Peso da máquina (aprox., Kg): 8500
Capacidade de alimentação (380V / 50 HZ, KVA): 30
Pressão de ar (bar): 6-8
Dimensão externa (L*W*H, mm): 2600*2550*2800

Principais componentes das máquinas-ferramenta & Anexo padrão

• Sistema de controle numérico: Simens 828D
• Parafuso de esferas de três eixos: Japan NSK
• Trilho linear de três eixos: Germany INA
• Componentes do spindle: DM
• Rolamento do parafuso de esferas: Japan NSK
• Embreagem: Germany R + W (tipo fole)
• Contato principal: Schneider of France
• Principais elementos pneumáticos: Japan SMC
• Fonte: Taiwan Ming wei
• Fio principal: Taiwan Xinguang - oil prevention hotline
• Cama do torno: DM
• Cobertura protetora expansível: Taiwan-funded

Notas
Comparado com o H9, o M9 é o estilo econômico sem o item 13 e o item 14. Um ATC de 24 ferramentas é opcional e não está instalado no M9 por padrão.

Acessórios / Anexos padrão (Quantidade)

• Sistema de sopro do spindle: 1 set
• Sistema de refrigeração de ferramentas: 1 set
• Cobertura protetora completa: 1 set
• Sistema de lubrificação automática: 1 set
• Luz de trabalho: 1 set
• Ajuste dos blocos de almofada e parafusos: 1 set
• Caixa fundida: 1 set
• Tanque de água: 1 set
• Caixa de ferramentas: 1 set
• Porta-ferramentas + prego de extração: 1 set
• Assento de bloqueio da ferramenta: 1 set

Especificações técnicas

• Modelo: M9
• Curso (X/Y/Z): 900 / 600 / 425 mm
• Tipo de spindle: BT-40
• Velocidade do spindle: 15.000 rpm
• Motor do spindle: 9 kW
• Mesa de trabalho: 940 x 600 mm
• Carga máxima da mesa: 700 kg
• Precisão de posicionamento: ±0,0025 mm
• Repetibilidade: ±0,0015 mm
• Peso da máquina (aprox.): 8.500 Kg
• Requisito de alimentação: 380V / 50Hz, ~30 KVA
• Pressão de ar: 6-8 bar
• Dimensão externa (L*W*H): 2600 x 2550 x 2800 mm
• Trilhos lineares (X/Y/Z): 45 / 45 / 45 mm
• Parafusos de esferas (X/Y/Z): 4010
• ATC: 24 ferramentas (opcional)
