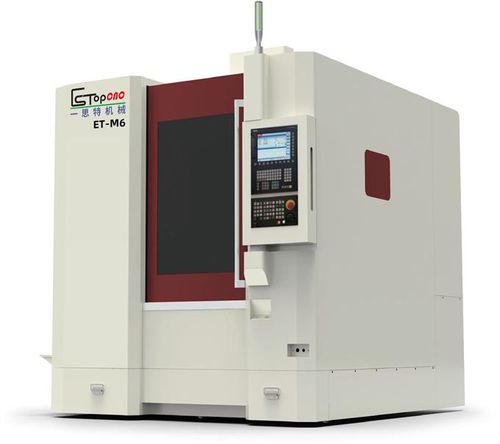

Centro de usinagem CNC de 3 eixos ET-M6

verticalcom mesa fixaHSK-E40

Produto
Centro de usinagem CNC de alta velocidade ET-M6 com capacidade de desbaste em materiais duros, projetado para usinagem de precisão e acabamento dinâmico de peças de pequeno a médio porte.

Principais parâmetros técnicos
Tipo: M6
Deslocamento: Eixo X: 600 mm
Deslocamento: Eixo Y: 500 mm
Deslocamento: Eixo Z: 350 mm
Distância da face final do spindle à superfície de trabalho: 120-470 mm
Largura do portal: 780 mm
Altura máxima: 395 mm
Especificações de trilho linear: X/Y/Z: 45/45/35 (INA)
Especificações de fuso de esferas: X/Y/Z: 4010 (NSK)
Dimensão da mesa: 660 x 500 mm
Ranhura em T: 6-18/100
Capacidade máxima de carga da mesa: 400 kg
Spindle / ATC (configuração padrão): Spindle: HSK E40 (spindle elétrico Inner Tibet)
Velocidade do spindle: 30000 rpm (Opção 42000 rpm)
Motor do spindle: 11 kW
ATC: 20 posições (Opção)
Velocidade rápida - eixos X / Y / Z: 30 m/min
Velocidade de avanço - eixos X / Y / Z: 12 m/min
Precisão de posicionamento: ±0.0025 mm/mm
Precisão de repetição: ±0.0015 mm/mm
Peso da máquina (aprox.): 6500 Kg
Capacidade de fornecimento de energia (380V / 50 HZ): 20 KVA
Pressão de ar: 6-8 bar
Dimensões externas (C x L x A): 2200 x 2390 x 2500 mm

Principais componentes da máquina & Anexo padrão

• Sistema de controle numérico: Siemens 828D
• Fuso de esferas em três eixos: Japan NSK
• Trilho linear em três eixos: Germany INA
• Componentes do spindle: DM
• Rolamento de fuso de esferas: Japan NSK
• Embreagem: Germany R + W (tipo folga)
• Contato principal: Schneider (France)
• Principais elementos pneumáticos: Japan SMC
• Fonte: Taiwan Ming wei
• Cabo principal: Taiwan Xinguang (prevenção de óleo)
• Cama do torno: DM
• Cobertura protetora expansível: Financiado em Taiwan

Acessórios padrão (itens incluídos)

• Sistema de sopro do spindle: 1 conjunto
• Sistema de refrigeração das ferramentas: 1 conjunto
• Cobertura protetora completa: 1 conjunto
• Sistema de lubrificação automática: 1 conjunto
• Luz de trabalho: 1 conjunto
• Ajuste dos blocos de apoio e parafusos: 1 conjunto
• Caixa fundida: 1 conjunto
• Tanque de água: 1 conjunto
• Caixa de ferramentas: 1 conjunto
• Suporte de ferramenta + pino de extração: 1 conjunto
• Assento de bloqueio de ferramenta: 1 conjunto

Observações
Em comparação com o H6, o M6 é um estilo econômico sem os itens 13 e 14; o ATC de 20 ferramentas é uma configuração opcional e pode não estar instalado neste modelo.

Características / especificações técnicas

• Modelo: ET-M6
• Deslocamento (X/Y/Z): 600 / 500 / 350 mm
• Interface do spindle: HSK E40
• Velocidade do spindle: 30000 rpm (opção 42000 rpm)
• Potência motor do spindle: 11 kW
• Tamanho da mesa: 660 x 500 mm
• Carga máxima da mesa: 400 kg
• Precisão de posicionamento: ±0.0025 mm/mm
• Repetibilidade: ±0.0015 mm/mm
• Peso da máquina: ~6500 Kg
• Requisitos de energia: 380V / 50Hz, 20 KVA
• Pressão de ar de trabalho: 6-8 bar
• Dimensões externas (C x L x A): 2200 x 2390 x 2500 mm
