Fresadora CNC de 3 eixos ET-H9

verticalHS-A 6324 ferramentas

Visão geral do produto

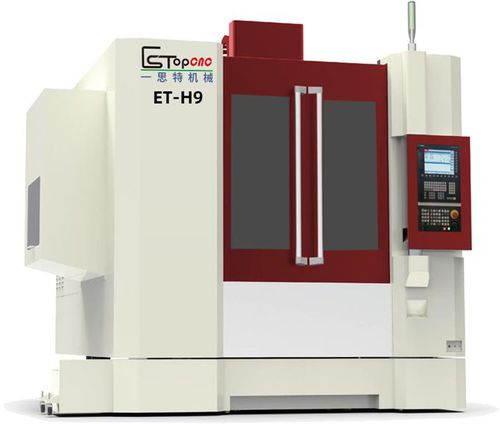

O EsTop H9 é um centro de usinagem CNC 3 eixos de alta velocidade para fresamento, furação e acabamento de peças de porte médio. Possui cursos de 900×600×425 mm, fuso HSK A63 (20.000 rpm) com motor de 20 kW e trocador automático de 24 posições. A máquina integra componentes industriais para precisão repetível e alta produtividade.

Parâmetros técnicos principais

• Modelo: H9
• Curso (X/Y/Z): 900 / 600 / 425 mm
• Distância fuso-mesa: 195–620 mm
• Largura do portal: 1000 mm
• Altura máxima da peça: 450 mm
• Dimensão da mesa: 940 × 600 mm
• Ranhura em T: 6-18/100
• Carga máxima na mesa: 700 kg
• Guias lineares (X/Y/Z): 45 / 45 / 45 mm
• Fuso de esferas (X/Y/Z): 4010 mm
• Interface/tipo do fuso: HSK A63 (Inner Tibet electric spindle)
• Velocidade do fuso: 20.000 rpm
• Motor do fuso: 20 kW
• ATC: 24 ferramentas
• Deslocamento rápido (X/Y/Z): 30 m/min
• Velocidade de alimentação (X/Y/Z): 12 m/min
• Precisão de posicionamento: ±0,0025 mm/mm
• Repetibilidade: ±0,0015 mm
• Peso da máquina (aprox.): 8.500 kg
• Alimentação: 30 KVA (380V / 50 Hz)
• Pressão de ar requerida: 6–8 bar
• Dimensões externas (C×L×A): 2600 × 2550 × 2800 mm

Principais componentes da máquina & Anexos padrão

• Sistema de controle numérico: Siemens 828D
• Fuso de esferas 3 eixos: Japan NSK
• Guias lineares 3 eixos: Germany INA
• Componentes do fuso: DM
• Rolamentos do fuso: Japan NSK
• Embreagem: Germany R+W (tipo fole)
• Contator principal: Schneider (France)
• Principais elementos pneumáticos: Japan SMC
• Fonte: Taiwan Ming wei
• Cabo principal: Taiwan Xinguang (oil prevention hotline)
• Cama da máquina: DM
• Cobertura protetora expansível: capital taiwanês
• Sistema de medição de ferramenta: Renishaw
• Escalas lineares (LS187C-1540-840-740): HEIDENHAIN

Acessórios padrão / Itens fornecidos

• Sistema de sopragem do fuso: 1 conjunto
• Sistema de refrigeração de ferramentas: 1 conjunto
• Cobertura protetora completa: 1 conjunto
• Sistema de lubrificação automática: 1 conjunto
• Luz de trabalho: 1 conjunto
• Blocos de ajuste e parafusos: 1 conjunto
• Caixa fundida: 1 conjunto
• Tanque de água: 1 conjunto
• Caixa de ferramentas: 1 conjunto
• Porta-ferramenta + pino de tração: 1 conjunto
• Trava do assento do porta-ferramenta: 1 conjunto

Especificações principais

• Sistema de controle: Siemens 828D
• Fuso: HSK A63, 20.000 rpm, 20 kW
• Magazine de ferramentas: 24 ferramentas
• Cursos (X/Y/Z): 900 / 600 / 425 mm
• Tamanho da mesa: 940 × 600 mm, carga máx. 700 kg
• Precisão: posicionamento ±0,0025 mm/mm, repetibilidade ±0,0015 mm
• Potência: 30 KVA (380V / 50 Hz)
• Ar necessário: 6–8 bar
• Dimensões totais: 2600 × 2550 × 2800 mm
