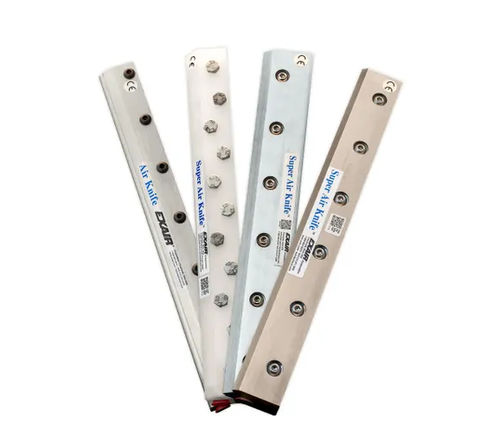

Faca de ar de alumínio Model 110012 Super

de sopropara a indústria de alimentos e bebidaspara aplicações químicas

Visão geral
O Super Air Knife™ da EXAIR gera uma lâmina de fluxo de ar laminar e uniforme ao longo de todo o comprimento. Projetado para reduzir o consumo de ar comprimido ao arrastar o ar ambiente numa proporção de aproximadamente 40:1, oferece funções eficazes de sopro, secagem e cortina de ar com menor ruído em comparação com sopros convencionais. Disponível em estoque em vários materiais e em comprimentos até 108 in (2743 mm).

Aplicações

• Secagem de peças após lavagem
• Limpeza de chapas em laminadores
• Limpeza de transportadores
• Resfriamento de peças ou componentes
• Secagem ou limpeza de web
• Separação ambiental / cortinas de ar
• Sopro antes da pintura
• Abertura e enchimento de sacos
• Remoção de sucata em operações de conversão

Vantagens

• Funcionamento silencioso (typ. 69 dBA em muitas aplicações)
• Consumo mínimo de ar comprimido via amplificação de ar ~40:1
• Fluxo de ar uniforme em todo o comprimento
• Força e fluxo ajustáveis por seleção de shims
• Sem peças móveis (sem manutenção)
• Entradas de ar comprimido em cada extremidade e na parte inferior para montagem fácil
• Compacto, fixação embutida para instalação simples
• Comprimentos em estoque até 108 in (2743 mm); comprimentos de sistema ilimitados por acoplamento

Materiais

• Alumínio — construção em alumínio grau aeronáutico com shim plástico; adequado para aplicações gerais onde corrosão/contaminação não são fatores; parafusos em aço inox usados em locais úmidos; limite de temperatura até 180°F (82°C).
• Aço inox Tipo 303 — grau comum com boa resistência; adequado para ambientes levemente corrosivos; temperatura até 800°F (427°C).
• Aço inox Tipo 316 — resistência à corrosão e resistência melhoradas; adequado para fabricação de alimentos, farmacêutica e cirúrgica; temperatura até 800°F (427°C).
• PVDF (Polivinilideno Fluoreto) — excelente resistência química (químicos inorgânicos, solventes, ácidos); usa shims PTFE e ferragens resistentes à corrosão; adequado para galvanoplastia, células solares, baterias de íon-lítio, transferência de ácido/álcali, recuperação de solventes, semicondutores e dispositivos médicos; temperatura até 275°F (135°C).

Modelos / Kits (resumo)
Os Super Air Knives são oferecidos como facas únicas, variantes com kit de encanamento, kits (conjunto de shims, filtro/separador, regulador de pressão), kits com encanamento e Deluxe Kits (EFC, sistema de montagem, conjunto de shims, filtro, regulador). Comprimentos de fluxo de ar e números de produto de exemplo abrangem 3" (76 mm) até 108" (2743 mm) com variantes em alumínio, 303SS, 316SS e PVDF e números correspondentes para Deluxe e kits de encanamento.

Acessórios (exemplos)

• Sistema de montagem universal para Air Knife (Modelo 9060) — sistema de montagem articulado em aço inox (quantidade recomendada varia com o comprimento da faca)
• Kits de encanamento Air Knife — linhas de alimentação, conexões e manômetro (kits instalados para facas de 24" ou mais)
• Kits de suporte de acoplamento — para unir dois Super Air Knives para instalações mais longas
• Conjuntos de shims — shims em plástico, aço inox ou PTFE para ajustar folga, força e fluxo

Tipos de sistemas / kits

• Super Air Knife somente
• Super Air Knife com Plumbing Kit (instalado)
• Super Air Knife Kit (inclui conjunto de shims, filtro/separador e regulador de pressão)
• Super Air Knife Kit com Plumbing Kit (instalado)
• Deluxe Super Air Knife Kit (inclui EFC controle eletrônico de fluxo, sistema de montagem, conjunto de shims, filtro/separador e regulador de pressão)

Desempenho (dados representativos para Super Air Knife 12" com shim .002")
Pressão de alimentação (PSIG / BAR) | Consumo de ar por polegada (SCFM / SLPM) | Velocidade @ 6" (FPM / m/s) | Nível sonoro @ 3' (dBA) | Força por polegada @ 6" (oz / g)
20 PSIG / 1.4 BAR | 1.1 SCFM / 31 SLPM | 5,000 FPM / 25.4 m/s | 57 dBA | 0.6 oz / 17 g
40 PSIG / 2.8 BAR | 1.7 SCFM / 48 SLPM | 7,000 FPM / 35.6 m/s | 61 dBA | 1.1 oz / 31 g
60 PSIG / 4.1 BAR | 2.3 SCFM / 65 SLPM | 9,600 FPM / 48.8 m/s | 65 dBA | 1.8 oz / 51 g
80 PSIG / 5.5 BAR | 2.9 SCFM / 82 SLPM | 11,800 FPM / 59.9 m/s | 69 dBA | 2.5 oz / 71 g
100 PSIG / 6.9 BAR | 3.5 SCFM / 99 SLPM | 13,500 FPM / 68.5 m/s | 72 dBA | 3.2 oz / 91 g

Como funciona
O ar comprimido entra na câmara de plenum e é direcionado através de uma orifício fendido de precisão. O fluxo primário segue uma superfície plana formando uma lâmina de ar laminar que arrasta o ar ambiente em aproximadamente 40:1, produzindo um fluxo de ar potente com perda de velocidade minimizada.

Especificações técnicas

• Amplificação de ar: aproximadamente 40:1
• Comprimentos em estoque: 3" a 108" (76 mm a 2743 mm); comprimentos de sistema ilimitados por acoplamento
• Materiais: Aluminum, Type 303 SS, Type 316 SS, PVDF
• Nível sonoro típico: ~69 dBA (dependente da aplicação)
• Ajuste por shim: shim .002" instalado de fábrica; shims adicionais (.001", .002", .003", .004" etc.) disponíveis
• Opções de kit disponíveis: kits de encanamento, kits filtro/separador + regulador, kits Deluxe incluindo EFC e sistema de montagem
• Limites de temperatura de operação (aprox): Alumínio até 180°F (82°C); 303/316 SS até 800°F (427°C); PVDF até 275°F (135°C)
• Preço de exemplo mostrado na página: 282 (USD) — preço para um item específico configurável; preço final depende das opções selecionadas
