Kit de lâmina de ar de sopro 2812SSDX Deluxe Standard

de resfriamentode secagemde limpeza

Descrição

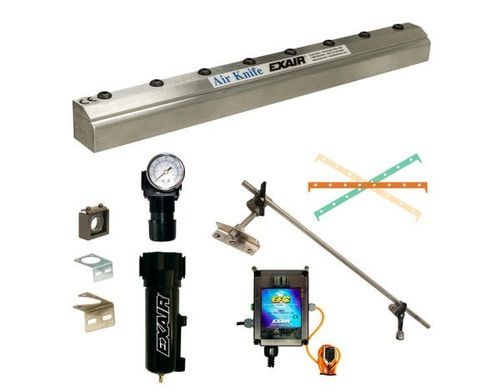

O Kit Deluxe Full-Flow Air Knife inclui um Full-Flow Air Knife, EFC (Electronic Flow Control), sistema de montagem universal para Air Knife, jogo de shims, separador de filtro e regulador de pressão com acoplador. O design Full-Flow fornece fluxo de ar uniforme ao longo de toda a extensão, com tamanho compacto adequado a espaços reduzidos em máquinas. Kits disponíveis em comprimentos padrão e em alumínio ou aço inox Tipo 303.

Aplicações

• Secagem de peças após lavagem
• Limpeza de chapas e bobinas
• Limpeza/secagem de transportadores e webs
• Arrefecimento de peças ou componentes
• Separação ambiental e sopro pré-pintura
• Abertura/enchimento de sacos e remoção de sucata

Vantagens

• Redução de ruído até 10 dBA versus unidades padrão
• Menor consumo de ar com amplificação 30:1
• Disponível em alumínio ou aço inox Tipo 303
• Compacto, sem peças móveis, entradas de ar comprimido em ambas as extremidades
• Força e fluxo variáveis para ajuste do processo
• Comprimentos em stock até 48 in (1219 mm)

Materiais

• Alumínio - Alumínio grau aeronáutico com shim plástico; adequado quando corrosão não é um fator. Parafusos em aço inox para locais húmidos. Temperatura de serviço até 180°F (82°C).
• Aço inox Tipo 303 - Grau comum com boa resistência, adequado a ambientes ligeiramente corrosivos. Temperatura de serviço até 800°F (427°C).

Configuração do produto e opções
Atributos configuráveis: Comprimento, Material, Itens incluídos (jogo de shims, separador de filtro, regulador de pressão), opção EFC, opção Kit de canalização, seleção do sistema de montagem. Exemplo de SKU: P2803DX.

Modelos
A família Full-Flow está disponível como:

• Full-Flow Air Knife apenas
• Full-Flow Air Knife Kit – inclui jogo de shims, separador de filtro e regulador de pressão com acoplador
• Deluxe Full-Flow Air Knife Kit – inclui EFC, sistema de montagem universal, jogo de shims, separador de filtro e regulador de pressão com acoplador

Acessórios

• Kits de canalização para Air Knife — para lâminas ≥ 24 in; inclui manómetro, mangueira nitrilo/PVC e conexões de latão
• Kits de suporte de acoplamento — para juntar várias lâminas; inclui placas rígidas e parafusos inox
• Jogos de shims (plástico e inox) para ajuste do espaçamento do bocal

Modelos / mapeamento por comprimento

• 3 in (76 mm): 2603 / 2603SS | Kit: 2803 / 2803SS | Deluxe Kit: 2803DX / 2803SSDX
• 6 in (152 mm): 2606 / 2606SS | Kit: 2806 / 2806SS | Deluxe Kit: 2806DX / 2806SSDX
• 9 in (229 mm): 2609 / 2609SS | Kit: 2809 / 2809SS | Deluxe Kit: 2809DX / 2809SSDX
• 12 in (305 mm): 2612 / 2612SS | Kit: 2812 / 2812SS | Deluxe Kit: 2812DX / 2812SSDX
• 18 in (457 mm): 2618 / 2618SS | Kit: 2818 / 2818SS | Deluxe Kit: 2818DX / 2818SSDX
• 24 in (610 mm): 2624 / 2624SS | Kit: 2824 / 2824SS | Deluxe Kit: 2824DX / 2824SSDX
• 30 in (762 mm): 2630 / 2630SS | Kit: 2830 / 2830SS | Deluxe Kit: 2830DX / 2830SSDX
• 36 in (914 mm): 2636 / 2636SS | Kit: 2836 / 2836SS | Deluxe Kit: 2836DX / 2836SSDX

Desempenho

• 20 PSIG / 1.4 BAR — 1.1 SCFM/in (31 SLPM/in); Velocidade @ 6 in: 3.000 FPM (15,2 m/s); Ruído @ 3 ft: 64 dBA; Força: 0,4 oz/in (11 g)
• 40 PSIG / 2.8 BAR — 1.8 SCFM/in (51 SLPM/in); Velocidade @ 6 in: 5.000 FPM (25,4 m/s); Ruído @ 3 ft: 72 dBA; Força: 1,0 oz/in (28 g)
• 60 PSIG / 4.1 BAR — 2.4 SCFM/in (68 SLPM/in); Velocidade @ 6 in: 7.500 FPM (38,1 m/s); Ruído @ 3 ft: 76 dBA; Força: 1,6 oz/in (45 g)
• 80 PSIG / 5.5 BAR — 3.1 SCFM/in (88 SLPM/in); Velocidade @ 6 in: 10.000 FPM (50,8 m/s); Ruído @ 3 ft: 80 dBA; Força: 2,3 oz/in (65 g)
• 100 PSIG / 6.9 BAR — 3.8 SCFM/in (108 SLPM/in); Velocidade @ 6 in: 12.000 FPM (61,0 m/s); Ruído @ 3 ft: 83 dBA; Força: 2,9 oz/in (82 g)

Especificações técnicas

• Nome do produto: Deluxe Full-Flow Air Knife Kit
• Marca: EXAIR
• Exemplo de SKU: P2803DX
• Incluído no kit Deluxe: Full-Flow Air Knife, EFC, sistema de montagem universal, jogo de shims, separador de filtro, regulador de pressão com acoplador
• Comprimentos em stock: 3 a 36 in (referência até 48 in / 1219 mm)
• Materiais: Alumínio (grau aeronáutico) e Aço inox Tipo 303
• Temperatura máxima de serviço: Alumínio até 180°F (82°C); Tipo 303 SS até 800°F (427°C)
• Relação de amplificação de ar: 30:1 (medido a 6 in / 152 mm)
• Design: encombrement compacto, sem peças móveis, entradas de ar comprimido em ambas as extremidades, parafusos inox para resistência à corrosão
• Nota: Full-Flow 12 in testado com shim de 0.002 in (0.05 mm)
