Faca de ar de sopro 110230SSDX

de resfriamentode secagemde limpeza

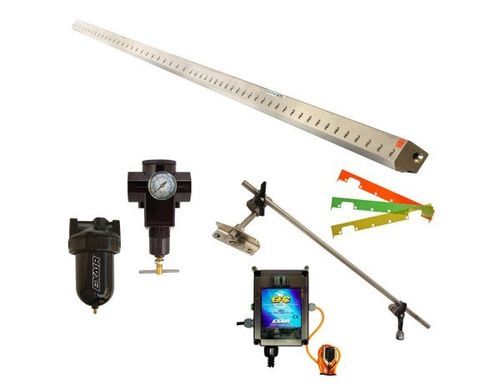

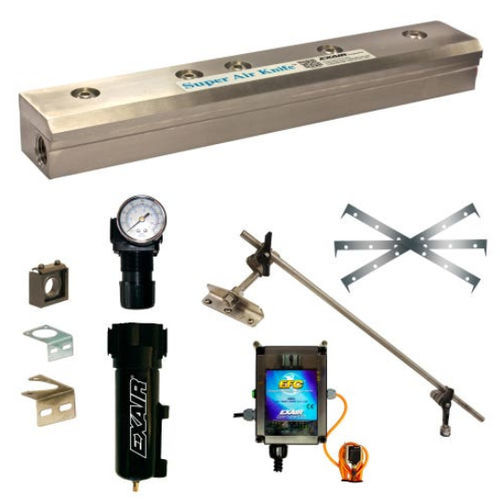

Visão geral Os kits Deluxe Super Air Knife™ da EXAIR incluem uma Super Air Knife, EFC (Electronic Flow Control), sistema universal de montagem de facas de ar, conjunto de calços, separador de filtros e regulador de pressão (com acoplador). É a faca de ar comprimido mais eficiente do mercado, fornecendo uma folha uniforme de fluxo de ar laminar em todo o seu comprimento com uma força de impacto forte. Foi concebida para reduzir drasticamente a utilização de ar comprimido, ao mesmo tempo que arrasta o ar ambiente num rácio de 40:1. Os níveis de ruído são muito reduzidos quando comparados com outros ventiladores. Disponível em stock com 3" (76 mm) a 108" (2743 mm) de comprimento e fabricado em alumínio, aço inoxidável tipo 303, aço inoxidável tipo 316 e PVDF para satisfazer uma variedade de necessidades de aplicação. Estão disponíveis tamanhos e materiais personalizados. Aplicações

• Secagem de peças após lavagem
• Limpeza de chapas em fábricas de tiras
• Limpeza de transportadores
• Arrefecimento de peças ou componentes
• Secagem ou limpeza de redes
• Separação ambiental
• Supressão de tinta antes da pintura
• Operações de abertura/enchimento de sacos
• Remoção de sucata em operações de conversão

Vantagens

• Operação silenciosa - tipicamente 69 dBA para muitas aplicações
• Consumo mínimo de ar comprimido
• Razão de amplificação de ar de 40:1 de amplificação de ar
• Fluxo de ar uniforme em todo o comprimento
• Força e fluxo variáveis
• Sem peças móveis - livre de manutenção
• Montagem fácil com entradas de ar comprimido em cada extremidade e na parte inferior
• Compacto, robusto e fácil de instalar
• Ferragens embutidas para proteção
• Comprimentos e materiais em stock para satisfazer ambientes corrosivos e de alta temperatura (alumínio, aço inoxidável tipo 303, aço inoxidável tipo 316, PVDF)

Materiais Alumínio - Construção em alumínio de qualidade aeronáutica com calço de plástico; parafusos em aço inoxidável. Adequado onde a corrosão/contaminação não é um fator. Suporta temperaturas até 180°F (82°C). Aço inoxidável tipo 303 - Classe comum; boa resistência; adequado para ambientes ligeiramente corrosivos. Suporta temperaturas até 800°F (427°C). Aço inoxidável do tipo 316 - Maior resistência à corrosão e força; adequado para ambientes alimentares, farmacêuticos e corrosivos. Suporta temperaturas até 800°F (427°C). PVDF (fluoreto de polivinilideno) - Resistência superior a produtos químicos e à corrosão; utiliza calços em PTFE, tampões em aço inoxidável tipo 316 e parafusos em Hastelloy C-276 para ambientes agressivos. Adequado para galvanoplastia, células solares, fabrico de baterias de iões de lítio, transferência de ácido/cáustico, recuperação de solventes, semicondutores e fabrico de dispositivos médicos. Suporta temperaturas até 135°C (275°F). Modelos / Configurações disponíveis As facas Super Air estão disponíveis em cinco tipos de modelos diferentes:

• Super Air Knife apenas
• Super Air Knife com kit de canalização (instalado)
• Super Air Knife Kit (Super Air Knife, conjunto de calços, separador de filtro e regulador de pressão com acoplador)
• Kit Super Air Knife com kit de canalização (instalado)
• Kit Super Air Knife de luxo (inclui Super Air Knife, EFC, sistema de montagem universal, conjunto de calços, separador de filtro e regulador de pressão com acoplador)

Comprimento do fluxo de ar | Apenas Super Air Knife | Super Air Knife com kit de canalização | Kit Super Air Knife | Kit Super Air Knife com kit de canalização | Kit Deluxe Super Air Knife 3" (76mm) | 110003, 110003SS, 110003SS-316, 110003-PVDF | N/A | 110203, 110203SS, 110203SS-316, 110203-PVDF | N/A | 110003DX, 110003SSDX, 110003SSDX-316 6" (152mm) | 110006, 110006SS, 110006SS-316, 110006-PVDF | N/A | 110206, 110206SS, 110206SS-316, 110206-PVDF | N/A | 110006DX, 110006SSDX, 110006SSDX-316 9" (229 mm) | 110009, 110009SS, 110009SS-316, 110009-PVDF | N/A | 110209, 110209SS, 110209SS-316, 110209-PVDF | N/A | 110009DX, 110009SSDX, 110009SSDX-316 12" (305mm) | 110030, 110030SS, 110030SS-316, 110030-PVDF | N/A | 110212, 110212SS, 110212SS-316, 110212-PVDF | N/A | 110030DX, 110030SSDX, 110030SSDX-316 18" (457mm) | 110018, 110018SS, 110018SS-316, 110018-PVDF | N/A | 110218, 110218SS, 110218SS-316, 110218-PVDF | N/A | 110018DX, 110018SSDX, 110018SSDX-316 24" (610mm) | 110024, 110024SS, 110024SS-316, 110024-PVDF | 110024PKI, 110024SSPKI, 110024SS-316PKI | 110224, 110224SS, 110224SS-316, 110224-PVDF | 110024PKI, 110024SSPKI, 110024SS-316PKI | 110024DX, 110024SSDX, 110024SSDX-316 30" (762mm) | 110030, 110030SS, 110030SS-316, 110030-PVDF | 110030PKI, 110030SSPKI, 110030SS-316PKI | 110230, 110230SS, 110230SS-316, 110230-PVDF | 110030PKI, 110030SSPKI, 110030SS-316PKI | 110030DX, 110030SSDX, 110030SSDX-316 36" (914mm) | 110036, 110036SS, 110036SS-316, 110036-PVDF | 110036PKI, 110036SSPKI, 110036SS-316PKI | 110236, 110236SS, 110236SS-316, 110236-PVDF | 110036PKI, 110036SSPKI, 110036SS-316PKI | 110036DX, 110036SSDX, 110036SSDX-316 42" (1127mm) | 110042, 110042SS, 110042SS-316, 110042-PVDF | 110042PKI, 110042SSPKI, 110042SS-316PKI | 110242, 110242SS, 110242SS-316, 110242-PVDF | 110042PKI, 110042SSPKI, 110042SS-316PKI | 110042DX, 110042SSDX, 110042SSDX-316 48" (1219mm) | 110048, 110048SS, 110048SS-316, 110048-PVDF | 110048PKI, 110048SSPKI, 110048SS-316PKI | 110248, 110248SS, 110248SS-316, 110248-PVDF | 110048PKI, 110048SSPKI, 110048SS-316PKI | 110048DX, 110048SSDX, 110048SSDX-316 54" (1372mm) | 110054, 110054SS, 110054SS-316, 110054-PVDF | 110054PKI, 110054SSPKI, 110054SS-316PKI | 110254, 110254SS, 110254SS-316, 110254-PVDF | 110054PKI, 110054SSPKI, 110054SS-316PKI | 110054DX, 110054SSDX, 110054SSDX-316 60" (1524mm) | 110060, 110060SS, 110060SS-316 | 110060PKI, 110060SSPKI, 110060SS-316PKI | 110260, 110260SS, 110260SS-316 | 110060PKI, 110060SSPKI, 110060SS-316PKI | 110060DX, 110060SSDX, 110060SSDX-316 72" (1829mm) | 110072, 110072SS, 110072SS-316 | 110072PKI, 110072SSPKI, 110072SS-316PKI | 110272, 110272SS, 110272SS-316 | 110072PKI, 110072SSPKI, 110072SS-316PKI | 110072DX, 110072SSDX, 110072SSDX-316 84" (2134mm) | 110084, 110084SS, 110084SS-316 | 110084PKI, 110084SSPKI, 110084SS-316PKI | 110284, 110284SS, 110284SS-316 | 110084PKI, 110084SSPKI, 110084SS-316PKI | 110084DX, 110084SSDX, 110084SSDX-316 96" (2438mm) | 110096, 110096SS, 110096SS-316 | 110096PKI, 110096SSPKI, 110096SS-316PKI | 110296, 110296SS, 110296SS-316 | 110096PKI, 110096SSPKI, 110096SS-316PKI | 110096DX, 110096SSDX, 110096SSDX-316 108" (2743 mm) | 1100108, 1100108SS, 1100108SS-316 | 1100108PKI, 1100108SSPKI, 1100108SS-316PKI | 1102108, 1102108SS, 1102108SS-316 | 1100108PKI, 1100108SSPKI, 1100108SS-316PKI | 1100108DX, 1100108SSDX, 1100108SSDX-316 Desempenho (dados selecionados) Pressão (PSIG) | BAR | Consumo de ar por polegada (SCFM) | Consumo de ar por polegada (SLPM) | Velocidade a 6" (FPM) | Velocidade a 6" (M/S) | Nível de som a 3' (dBA) | Força por polegada (Onças) | Força por polegada (Gramas) 20 | 1.4 | 1.1 | 31 | 5,000 | 25.4 | 57 | 0.6 | 17 40 | 2.8 | 1.7 | 48 | 7,000 | 35.6 | 61 | 1.1 | 31 60 | 4.1 | 2.3 | 65 | 9,600 | 48.8 | 65 | 1.8 | 51 80 | 5.5 | 2.9 | 82 | 11,800 | 59.9 | 69 | 2.5 | 71 100 | 6.9 | 3.5 | 99 | 13,500 | 68.5 | 72 | 3.2 | 91 Incluído no Kit Deluxe

• Super Air Knife (comprimento e material selecionados)
• EFC (Electronic Flow Control)
• Universal Air Knife Mounting System
• Conjunto de calços adequado ao material
• Filtro separador
• Regulador de pressão com acoplador

Caraterísticas / especificações técnicas

• Modelo (exemplo de SKU mostrado na página): P110203DX
• Nome comercial: Deluxe Super Air Knife™ Kit
• Preço (unitário, sem impostos): 2541 (moeda corrente USD)
• Comprimentos padrão disponíveis: 3" (76mm) a 108" (2743mm)
• Materiais em stock: Alumínio, Aço Inoxidável Tipo 303, Aço Inoxidável Tipo 316, PVDF
• Razão de amplificação de ar: 40:1
• Nível sonoro típico: ~69 dBA (varia de acordo com a pressão/aplicação)
• Consumo de ar por polegada (exemplos): 1.1 SCFM/in @ 20 PSIG; 2,3 SCFM/in @ 60 PSIG; 3,5 SCFM/in @ 100 PSIG
• Exemplos de velocidade a 6" do alvo: ~5.000 FPM @ 20 PSIG; ~9.600 FPM @ 60 PSIG; ~13.500 FPM @ 100 PSIG
• Exemplos de força por polegada a 6" do alvo: ~0,6 oz/in @ 20 PSIG; ~1,8 oz/in @ 60 PSIG; ~3.2 oz/in @ 100 PSIG
• Sem peças móveis (sem manutenção)
• Múltiplas entradas de ar comprimido para comprimentos longos; kits de canalização disponíveis para 24"+ e determinados modelos
• Inclui EFC, sistema de montagem, conjunto de calços, separador de filtro e regulador de pressão (com acoplador) no Deluxe Kit
