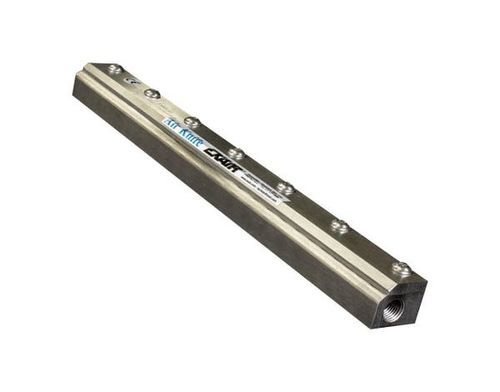

Faca de ar de sopro 2024

de resfriamentode secagemde limpeza

Descrição
O Standard Air Knife™ é o projeto original da EXAIR para faca de ar, com perfil Coanda que desvia o fluxo de ar em 90° na saída. Isso cria uma região de baixa pressão capaz de arrastar ar ambiente numa proporção de 30:1, produzindo um fluxo de ar uniforme e potente. Comprimentos em stock de 3" (76 mm) a 48" (1219 mm). Disponível em alumínio ou aço inox Tipo 303; tamanhos e materiais personalizados disponíveis sob pedido.

Aplicações

• Secagem de peças após lavagem
• Limpeza de chapas em laminadores
• Limpeza de transportadores
• Secagem ou limpeza de web/folhas
• Arrefecimento de peças ou componentes
• Separação ambiental
• Soprado pré-pintura
• Abertura/preenchimento de sacos
• Remoção de sucata em operações de conversão

Vantagens

• Redução de ruído até 10 dBA comparado a alternativas
• Redução do consumo de ar comprimido
• Amplificação de ar 30:1 para maior vazão efetiva
• Disponível em alumínio ou aço inox Tipo 303
• Construção compacta e robusta, fácil de instalar
• Comprimentos em stock até 48" (1219 mm)
• Sem peças móveis
• Entradas de ar comprimido em cada extremidade para instalação flexível
• Força e fluxo variáveis via seleção de shims

Materiais

• Alumínio — Corpo em alumínio grau aeronáutico com shim plástico; adequado para ambientes onde corrosão/contaminação não são fatores. Parafusos em aço inox para reduzir corrosão em locais úmidos. Temperatura de operação até 180°F (82°C).
• Aço inox Tipo 303 — Grau comum que fornece boa resistência para ambientes ligeiramente corrosivos. Temperatura de operação até 800°F (427°C).

Modelos (comparativo)

• Super Air Knife — Melhor desempenho: amplificação 40:1, fluxo laminar, maior velocidade e menor consumo de ar.
• Standard Air Knife — Bom desempenho com amplificação 30:1; fluxo uniforme e potente; alternativa de menor custo ao Super Air Knife, mas mais ruidosa e com maior consumo de ar.
• Full-Flow Air Knife — Opção econômica com amplificação 30:1; indicada para espaços reduzidos; força menor que os outros estilos; consumo de ar e nível sonoro entre os outros dois.

Acessórios

• Universal Air Knife Mounting System (Model 9060) — Sistema de montagem em aço inox para posicionamento seguro e preciso; articula em qualquer posição; extensão máxima 30" (762 mm). Use múltiplos suportes conforme o comprimento da faca de ar.
• Conjuntos de shim para Air Knife — Os shims definem a folga de exaustão e ajustam força/fluxo. Conjunto de shims em alumínio: .001" (0.03 mm) âmbar, .003" (0.08 mm) verde, .004" (0.10 mm) tan; uma shim .002" (0.05 mm) vermelha é instalada como padrão. Conjuntos de shim em aço inox (três .002" (0.05 mm)) disponíveis para modelos inox.

Sistemas (SKUs padrão por comprimento de fluxo de ar)

• 3" (76 mm) — Apenas Standard Air Knife: 2003 | Kit Standard: 2203 | Kit Deluxe: 2203DX
• 6" (152 mm) — 2006 | 2206 | 2206DX
• 9" (229 mm) — 2009 | 2209 | 2209DX
• 12" (305 mm) — 2012 | 2212 | 2212DX
• 18" (457 mm) — 2018 | 2218 | 2218DX
• 24" (610 mm) — 2024 | 2224 | 2224DX
• 30" (762 mm) — 2030 | 2230 | 2230DX
• 36" (914 mm) — 2036 | 2236 | 2236DX
• 42" (1127 mm) — 2042 | 2242 | 2242DX
• 48" (1219 mm) — 2048 | 2248 | 2248DX

Especificações / Dados técnicos

• Relação de amplificação de ar: 30:1 (medido a 6" / 152 mm do alvo)
• Comprimentos em stock: 3" a 48" (76 mm a 1219 mm)
• Materiais: Alumínio (grau aeronáutico) ou Aço inox Tipo 303
• Temperatura de operação: Alumínio até 180°F (82°C); Tipo 303 até 800°F (427°C)
• Sem peças móveis; entradas de ar comprimido em ambas as extremidades
• Folga de exaustão ajustável por shim para variar força e fluxo
• Desempenho típico (12" Standard Air Knife com shim .002" (0.05 mm) instalado):
• A 20 PSIG (1.4 BAR) — Consumo por polegada: 1.3 SCFM (37 SLPM); Velocidade @ 6" do alvo: 4,000 FPM (20.3 m/s); Nível sonoro @ 3' (914 mm): 65 dBA; Força por polegada @ 6": 0.45 oz (13 g)
• A 40 PSIG (2.8 BAR) — Consumo por polegada: 2.0 SCFM (57 SLPM); Velocidade: 5,800 FPM (29.5 m/s); Nível sonoro: 74 dBA; Força por polegada: 1.1 oz (31 g)
• A 60 PSIG (4.1 BAR) — Consumo por polegada: 2.7 SCFM (76 SLPM); Velocidade: 8,500 FPM (43.2 m/s); Nível sonoro: 80 dBA; Força por polegada: 2.0 oz (57 g)
• A 80 PSIG (5.5 BAR) — Consumo por polegada: 3.4 SCFM (96 SLPM); Velocidade: 11,000 FPM (55.9 m/s); Nível sonoro: 83 dBA; Força por polegada: 2.7 oz (77 g)
• A 100 PSIG (6.9 BAR) — Consumo por polegada: 4.1 SCFM (116 SLPM); Velocidade: 13,000 FPM (66.0 m/s); Nível sonoro: 86 dBA; Força por polegada: 3.3 oz (94 g)
• Opções instaladas/incluídas (configuráveis): conjunto de shims, separador de filtro, regulador de pressão com acoplador; kits Deluxe podem incluir controle eletrônico de fluxo EFC e sistema de montagem universal.
• Modelo / SKU mostrado na página: P2003 (identificador de produto/configuração)
