Ar condicionado para painel elétrico ATEX Model ATEX4730

verticalcompactoindustrial

Visão geral

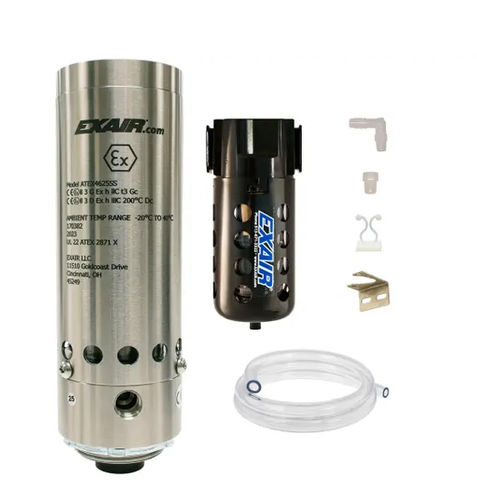

Os sistemas ATEX Cabinet Cooler® em alumínio para operação contínua são projetados e certificados para resfriar invólucros elétricos purgados em Zonas ATEX 2 e 22. Esses sistemas usam tecnologia de tubo vórtice para gerar ar frio sem peças móveis e incluem um separador filtro de água e sujeira e um kit de distribuição de ar frio. Os modelos de operação contínua fornecem resfriamento constante e purga positiva, preservando a integridade do invólucro por meio de uma válvula de alívio de baixa pressão. Todas as unidades são compatíveis com CE e mantêm classificação NEMA 4 (IP66) quando corretamente instaladas.

Aplicações

• Controladores programáveis
• Armários de controle de linha
• Centros de controle de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computadores
• Carcaças de laser
• Balanças eletrônicas

Vantagens

• Certificado para Zonas ATEX 2 e 22
• Instalação compacta e de baixo custo através de entrada elétrica padrão
• Capacidades de resfriamento de até 5.600 Btu/h (1.641 Watts)
• Operação silenciosa, níveis sonoros de 73 a 85 dBA conforme o modelo
• Sem peças móveis — pouca manutenção
• Mantém a classificação NEMA 4 (IP66) via válvula de alívio de baixa pressão
• Estabiliza temperatura e umidade relativa no interior do invólucro
• Filtro automático de 5 microns com dreno incluído
• Proteção contra lavagem (washdown) e redução de contaminação

Modelos (Operação contínua)
Modelo — Btu/h (Watts)
ATEX4715 — 1.000 (293)
ATEX4725 — 1.700 (498)
ATEX4730 — 2.000 (586)
ATEX4740 — 2.800 (821)
ATEX4750 — 3.400 (997)
ATEX4760 — 4.000 (1.171)
ATEX4770 — 4.800 (1.406)
ATEX4780 — 5.600 (1.641)

Desempenho (Operação contínua — Capacidade de resfriamento a 100 PSIG / 6,9 BAR)
Modelo — Btu/h — Watts — Nível de som (dBA)
ATEX4715 — 1.000 — 293 — 73
ATEX4725 — 1.700 — 498 — 80
ATEX4730 — 2.000 — 586 — 80
ATEX4740 — 2.800 — 821 — 82
ATEX4750 — 3.400 — 997 — 84
ATEX4760 — 4.000 — 1.171 — 84
ATEX4770 — 4.800 — 1.406 — 84
ATEX4780 — 5.600 — 1.641 — 85

Como funciona
O ar comprimido entra no Cabinet Cooler® alimentado por tubo vórtice e divide‑se em dois fluxos: um quente e um frio. O ar quente é silenciado e exaurido para a atmosfera; o ar frio é direcionado ao interior do invólucro através do kit de distribuição. O processo gera resfriamento e purga positiva, impedindo a entrada de ar externo no painel de controle. Modelos contínuos podem produzir queda de temperatura de aproximadamente 54°F (30°C) em relação ao ar de alimentação e, em certas condições, até 16°F (-9°C) abaixo da temperatura de entrada.

Outras considerações

• Filtragem: Separador filtro água-sujeira automático de 5 microns incluído; recomenda‑se filtro coalescente quando houver óleo na linha de ar comprimido.
• Kit de distribuição de ar frio: Tubo flexível de PVC, conectores e clipes adesivos incluídos para direcionar o ar a pontos quentes ou para circulação.
• Humidade: A operação contínua estabiliza a humidade relativa interna (~45%) e evita condensação com o invólucro vedado.
• Temperatura do ar de entrada: Capacidade nominal baseada em 100 PSIG (6,9 BAR); temperatura de entrada elevada ou pressão reduzida diminuem a capacidade.
• Montagem: Montagem através de abertura elétrica padrão; kits de montagem lateral disponíveis. Instalação correta preserva classificação NEMA 4/4X (IP66).
• Opções de controle: Operação contínua inclui cooler, separador‑filtro e kit de distribuição; versões termostáticas incluem solenóide ATEX aprovado e termostato (ajustado de fábrica para 95°F / 35°C).

ATEX Cabinet Coolers
Os sistemas ATEX Cabinet Cooler® são certificados para invólucros elétricos purgados nas Zonas 2 e 22. A tecnologia de tubo vórtice fornece até 5.600 Btu/h sem peças móveis, oferecendo uma solução de resfriamento e purga com baixa manutenção. Unidades disponíveis em alumínio (padrão) e em aço inoxidável Tipo 303 ou 316 para ambientes corrosivos.

Características / Especificações técnicas

• Denominação: Aluminum ATEX Cabinet Cooler® Systems (série Continuous Operation)
• SKU exemplo: PATEX4710 (configurável)
• Classificação NEMA: NEMA 4 (IP66) — mantida por válvula de alívio de baixa pressão
• Aprovação ATEX: Zonas 2 e 22
• Capacidade de resfriamento: 1.000 a 5.600 Btu/h (293 a 1.641 Watts) a 100 PSIG (6,9 BAR)
• Produção de ar frio: Tecnologia de tubo vórtice; queda ≈54°F (30°C) em relação ao ar de alimentação; pode atingir 16°F (-9°C) abaixo da temperatura de entrada em alguns casos
• Níveis de som: 73–85 dBA dependendo do modelo
• Filtragem: Separador automático água-sujeira 5 microns incluído
• Materiais: Alumínio padrão; inox Tipo 303 ou 316 opcional
• Controle: Operação contínua ou controlo termostático (termostato ajustado de fábrica a 95°F / 35°C)
• Distribuição de ar frio: Kit incluído
• Garantia: Garantia do fabricante de cinco anos (afirmada pelo fabricante)
• Uso pretendido: Para sistemas de controlo purgados e pressurizados; não substitui um controlador purgado
