Ar condicionado para painel elétrico para montagem lateral ATEX4840SS

verticalcompactopara sala informática

Visão geral

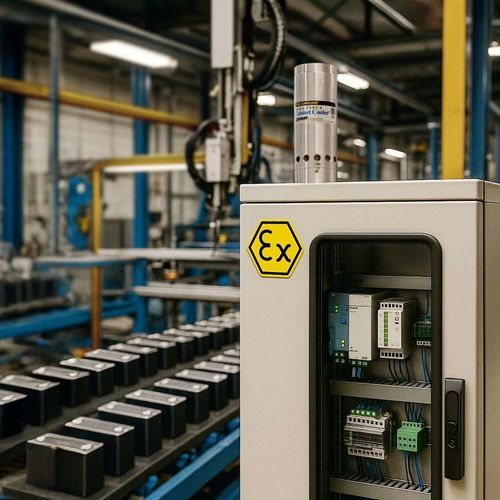

Os sistemas ATEX Cabinet Cooler® em aço inoxidável com controle por termostato são certificados ATEX para uso em invólucros elétricos purgados em áreas Zona 2 e Zona 22. Utilizando tecnologia de tubo vórtice sem peças móveis, estes sistemas em conformidade com CE incluem separador de água/partículas, kit de distribuição de ar frio e uma válvula de alívio de baixa pressão que se fecha quando o cooler está inativo para preservar a integridade NEMA 4X do invólucro. O termostato aciona o cooler apenas quando a temperatura interna se aproxima do ponto de ajuste (fábrica: 95°F / 35°C), economizando ar comprimido. Capacidades de 1.000 a 5.600 Btu/h.

Aplicações

• Controladores programáveis
• Quadros de comando de linha
• Centros de controle de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Gabinetes de computador
• Carcaças de laser
• Balanças eletrônicas

Vantagens

• Aprovado para Zona 2 e 22 (ATEX)
• Compacto e de baixo custo
• Capacidades até 5.600 Btu/h (1.641 Watts)
• Funcionamento silencioso
• Instalação rápida em knockout elétrico padrão
• Mantém integridade NEMA 4X (IP66): à prova de poeira, à prova de óleo, resistente a respingos, interior/exterior, resistente à corrosão
• Estabiliza temperatura e humidade do invólucro
• Sem CFCs; sem peças móveis — praticamente sem manutenção
• Elimina ventiladores e filtros dentro do gabinete
• Fornece proteção para washdown
• Garantia de cinco anos "Built To Last"

Componentes incluídos

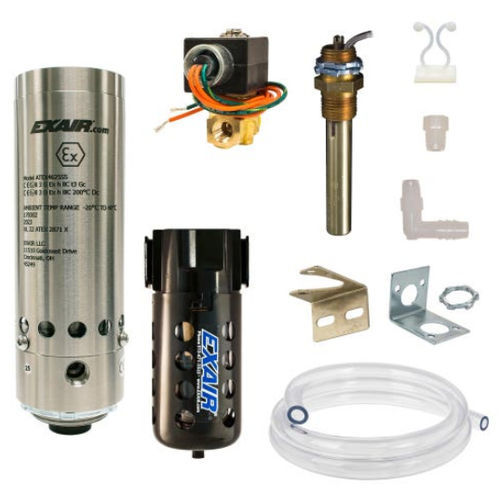

Os sistemas controlados por termostato incluem o Cabinet Cooler®, válvula solenóide aprovada ATEX, termostato ajustável (fábrica 95°F / 35°C), separador de água/partículas de 5 mícrons com drenagem automática e kit de distribuição de ar frio para direcionar o fluxo para circulação ou pontos quentes.

Notas importantes
Os sistemas ATEX Cabinet Cooler® destinam-se ao uso em invólucros purgados e pressurizados, mas não são sistemas de controlo purgados e pressurizados por si só. Devem ser usados em conjunto com um invólucro corretamente purgado e pressurizado. Temperatura de entrada elevada ou pressão de fornecimento reduzida diminuem a capacidade de refrigeração. Modelos de operação contínua normalmente estabilizam a humidade relativa interna em cerca de 45% se o invólucro estiver selado para evitar condensação.

Modelos - Sistemas ATEX Cabinet Cooler®, Controle por termostato, Aço inoxidável Tipo 303
ATEX4815SS | 1.000 (293)
ATEX4825SS | 1.700 (498)
ATEX4830SS | 2.000 (586)
ATEX4840SS | 2.800 (821)
ATEX4850SS | 3.400 (997)
ATEX4860SS | 4.000 (1.008)
ATEX4870SS | 4.800 (1.210)
ATEX4880SS | 5.600 (1.641)

Modelos - Sistemas ATEX Cabinet Cooler®, Controle por termostato, Aço inoxidável Tipo 316
ATEX4815SS-316 | 1.000 (293)
ATEX4825SS-316 | 1.700 (498)
ATEX4830SS-316 | 2.000 (586)
ATEX4840SS-316 | 2.800 (821)
ATEX4850SS-316 | 3.400 (997)
ATEX4860SS-316 | 4.000 (1.008)
ATEX4870SS-316 | 4.800 (1.210)
ATEX4880SS-316 | 5.600 (1.641)

Variantes 240V e 24VDC
Modelos com sufixo -240 correspondem a variantes 240VAC com controle por termostato; modelos com sufixo -24VDC correspondem a variantes 24VDC. As capacidades correspondem às listadas acima (1.000 a 5.600 Btu/h).

Resumo de desempenho (controle por termostato, Tipo 303 SS)
Grupo ATEX4815SS | 1.000 Btu/h | 293 Watts | 73 dBA a 100 PSIG
Grupo ATEX4825SS | 1.700 Btu/h | 498 Watts | 80 dBA a 100 PSIG
Grupo ATEX4830SS | 2.000 Btu/h | 586 Watts | 80 dBA a 100 PSIG
Grupo ATEX4840SS | 2.800 Btu/h | 821 Watts | 82 dBA a 100 PSIG
Grupo ATEX4850SS | 3.400 Btu/h | 997 Watts | 84 dBA a 100 PSIG
Grupo ATEX4860SS | 4.000 Btu/h | 1.171 Watts | 84 dBA a 100 PSIG
Grupo ATEX4870SS | 4.800 Btu/h | 1.406 Watts | 84 dBA a 100 PSIG
Grupo ATEX4880SS | 5.600 Btu/h | 1.641 Watts | 85 dBA a 100 PSIG
Capacidades especificadas a 100 PSIG (6,9 BAR).

Acessórios e opções

• Cold Air Distribution Kit — tubos, conexões e clipes para direcionar o ar frio
• Side Mount Kits — para montagem lateral/vertical quando o acesso superior/lateral é limitado; modelos para invólucros pequenos e grandes; mantém a classificação NEMA quando instalado verticalmente
• Filtragem opcional — filtro coalescente para remoção de óleo recomendado se houver presença de óleo no ar comprimido

Especificações técnicas

• Brand: EXAIR
• Nome comercial: ATEX Cabinet Cooler® Systems (variante termostática em aço inoxidável)
• SKU exibido: PATEX4810SS
• Faixa de capacidade de refrigeração: 1.000 a 5.600 Btu/h (293 a 1.641 Watts)
• Materiais: opções em aço inoxidável Tipo 303 e Tipo 316
• Termostato: ajustável, configuração de fábrica 95°F (35°C); classificado 24VAC–240VAC 50/60Hz e 24VDC; precisão típica ±2°F (±1°C)
• Opções de controle: sistemas com termostato (incluem solenóide) ou modelos de operação contínua
• Referência de pressão: capacidades medidas a 100 PSIG (6,9 BAR); queda térmica típica ~54°F (30°C) desde a alimentação a 80 PSIG (5,5 BAR)
• Filtragem: separador água/partículas 5 microns com drenagem automática incluído
• Proteção do invólucro: válvula de alívio de baixa pressão veda quando o cooler está desligado para manter a integridade NEMA 4X
• Zonas aprovadas: ATEX Zona 2 e Zona 22
• Níveis de ruído: aprox. 73–85 dBA dependendo do modelo
• Conformidade CE; componentes reconhecidos UL/CSA para termostato e solenóide onde indicado
• Sem refrigerante, sem peças móveis; operação sem manutenção
• Montagem típica: knockout elétrico padrão (1-1/2 NPS); Side Mount Kits requerem instalação vertical
