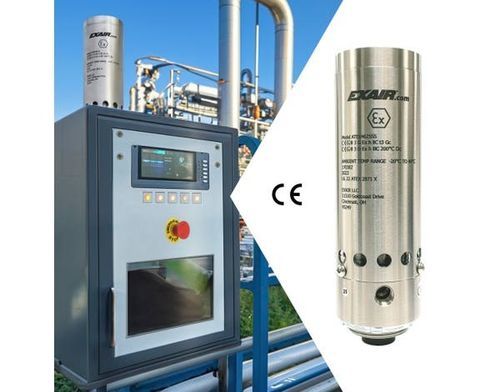

Ar condicionado para painel elétrico ATEX Model ATEX4730SS

verticalcompactopara sala informática

Visão geral
Os sistemas ATEX Cabinet Cooler® em aço inoxidável para operação contínua são projetados e aprovados ATEX para uso em invólucros elétricos purgados em áreas perigosas Zona 2 e Zona 22. Esses sistemas utilizam tecnologia de tubo vórtice para converter ar comprimido em ar frio, oferecendo uma solução de resfriamento e purga de baixa manutenção sem partes móveis. As unidades de operação contínua fornecem resfriamento constante e purga positiva contínua. Os sistemas incluem um separador filtro de água e sujeira de 5 mícrons com dreno automático e um kit de distribuição de ar frio para direcionar o fluxo de ar para circulação ou pontos quentes. Uma válvula de alívio de baixa pressão fecha quando o resfriador está desligado para preservar a integridade NEMA 4X (IP66) do invólucro.

Aplicações

• Controladores programáveis
• Quadros de controle de linha
• Centros de controle de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computadores
• Carcaças de laser
• Balanças eletrônicas

Vantagens

• Certificado para Zona ATEX 2 e Zona 22
• Solução compacta e de baixo custo
• Capacidades de resfriamento até 5.600 Btu/h (1.641 Watts)
• Operação silenciosa
• Instalação rápida através de um knockout elétrico padrão
• Mantém a integridade NEMA 4X (IP66)
• Estabiliza temperatura e umidade internas
• Sem CFCs
• Sem peças móveis — livre de manutenção
• Elimina ventiladores e filtros internos
• Oferece proteção para lavagem e resistência à corrosão (modelos em inox)

Modelos (Aço inoxidável Tipo 303, operação contínua)
Modelo — Btu/h (Watts)
ATEX4715SS — 1.000 (293)
ATEX4725SS — 1.700 (498)
ATEX4730SS — 2.000 (586)
ATEX4740SS — 2.800 (821)
ATEX4750SS — 3.400 (997)
ATEX4760SS — 4.000 (1.171)
ATEX4770SS — 4.800 (1.406)
ATEX4780SS — 5.600 (1.641)

Modelos (Aço inoxidável Tipo 316, operação contínua)
Modelo — Btu/h (Watts)
ATEX4715SS-316 — 1.000 (293)
ATEX4725SS-316 — 1.700 (498)
ATEX4730SS-316 — 2.000 (586)
ATEX4740SS-316 — 2.800 (821)
ATEX4750SS-316 — 3.400 (997)
ATEX4760SS-316 — 4.000 (1.171)
ATEX4770SS-316 — 4.800 (1.406)
ATEX4780SS-316 — 5.600 (1.641)

Desempenho (Tipo 303/316, operação contínua)
Modelo — Btu/h — Watts — Nível sonoro dBA
ATEX4715SS / ATEX4715SS-316 — 1.000 — 293 — 73 dBA
ATEX4725SS / ATEX4725SS-316 — 1.700 — 498 — 80 dBA
ATEX4730SS / ATEX4730SS-316 — 2.000 — 586 — 80 dBA
ATEX4740SS / ATEX4740SS-316 — 2.800 — 821 — 82 dBA
ATEX4750SS / ATEX4750SS-316 — 3.400 — 997 — 84 dBA
ATEX4760SS / ATEX4760SS-316 — 4.000 — 1.171 — 84 dBA
ATEX4770SS / ATEX4770SS-316 — 4.800 — 1.406 — 84 dBA
ATEX4780SS / ATEX4780SS-316 — 5.600 — 1.641 — 85 dBA

Como funciona
O ar comprimido entra no Cabinet Cooler movido por tubo vortex e divide‑se em um fluxo frio e um fluxo quente. O ar frio é conduzido para o interior do painel de controle através do kit de distribuição de ar frio, enquanto o ar quente é exaurido externamente. O sistema resfria e purga o invólucro com ar limpo e frio sem permitir a entrada de ar ambiente no painel.

Outras considerações

• Filtração: Os sistemas incluem um separador filtro água‑sujeira de 5 microns com dreno automático para evitar que condensado e sujeira entrem no invólucro. Para presença de óleo no ar comprimido, recomenda‑se um filtro coalescente adicional.
• Kit de distribuição de ar frio: Inclui tubo flexível, conectores e clipes adesivos para direcionar o ar frio para circulação ou pontos quentes.
• Umidade: As unidades contínuas estabilizam a umidade relativa interna em aproximadamente 45% se o invólucro estiver vedado para prevenir condensação.
• Temperatura e pressão de entrada: A queda de temperatura típica é de ≈54°F (30°C) a partir do ar de alimentação a 100 PSIG (6,9 BAR). Temperaturas de entrada mais elevadas ou pressões de fornecimento inferiores reduzem a capacidade de resfriamento.
• Montagem: Monta através de um knockout elétrico padrão (1‑1/2 NPS). Kits de montagem lateral disponíveis quando a montagem superior não for possível; integridade NEMA 4/4X mantida.
• Opção termostato e solenóide: Modelos termostáticos incluem uma válvula solenóide certificada ATEX e termostato para controle eficiente; modelos contínuos incluem o resfriador, separador filtro e kit de distribuição de ar frio.

Segurança e uso
Os sistemas Cabinet Cooler® ATEX são projetados e aprovados ATEX para uso em invólucros de controle purgados e pressurizados em Zona 2 e Zona 22. Devem ser usados como parte de um sistema corretamente purgado e pressurizado e não devem ser considerados como o controlador único de purga.

Especificações técnicas

• Brand: EXAIR
• Series: ATEX Cabinet Cooler® Systems (Stainless Steel, Continuous Operation)
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Rated ATEX zones: Zone 2 and Zone 22
• Materials: Type 303 SS and Type 316 SS options
• Includes: 5‑micron automatic‑drain filter separator and cold air distribution kit (continuous models)
• No moving parts; maintenance‑free
• NEMA rating maintained (NEMA 4X / IP66) via low‑pressure relief valve
• Sound levels: ~73–85 dBA depending on model and capacity
• Performance basis: Cooling capacity specified at 100 PSIG (6.9 BAR) supply pressure
• Thermostat‑controlled model voltages available: 110 VAC, 240 VAC and 24 VDC (thermostatic versions)
• Typical warranty: five year “Built To Last” warranty (manufacturer statement)
• Typical SKU example on page: PATEX4710SS
