Ar condicionado para painel elétrico ATEX Model ATEX4840

verticalcompactopara sala informática

Visão geral
Sistemas de arrefecimento para quadros ATEX em alumínio com controlo por termóstato são concebidos e aprovados para uso em invólucros eléctricos purgados em áreas ATEX (Zonas 2 e 22). Esses sistemas utilizam tecnologia de tubo vórtex para gerar ar frio sem peças móveis, incluem um separador filtro de água/sujeira para evitar condensados e contaminantes no invólucro e fornecem um kit de distribuição de ar frio para dirigir o ar à circulação ou para pontos quentes específicos. Os sistemas com termóstato são ajustados de fábrica para 95°F (35°C) e activam o arrefecedor apenas quando a temperatura interna se aproxima de níveis críticos. As unidades são conformes CE e destinam-se a ser usadas em conjunto com sistemas de controlo purgados e pressurizados.

Aplicações

• Controladores programáveis
• Quadros de controlo de linha
• Centros de controlo de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros modulares de controlo
• Câmaras CCTV
• Armários de computadores
• Recintos de laser
• Balanças electrónicas

Vantagens

• Aprovado para Zonas 2 e 22
• Compacto e económico
• Capacidades de arrefecimento até 5.600 Btu/h (1.641 Watts)
• Funcionamento silencioso
• Instalação em minutos através de um knockout eléctrico standard
• Mantém a integridade do invólucro NEMA 4 (IP66)
• Estabiliza temperatura e humidade do invólucro
• Sem CFCs
• Sem peças móveis — sem manutenção
• Evita disparos indesejados, danos térmicos e deriva de circuitos
• Elimina ventiladores, filtros e perdas de produção devido a sobreaquecimento

Modelos (Controlo por termóstato)
Sistemas de arrefecimento para quadros ATEX em alumínio, controlo por termóstato
Modelo — Btu/h (Watts)
ATEX4815 — 1.000 (293)
ATEX4825 — 1.700 (498)
ATEX4830 — 2.000 (586)
ATEX4840 — 2.800 (821)
ATEX4850 — 3.400 (997)
ATEX4860 — 4.000 (1.008)
ATEX4870 — 4.800 (1.210)
ATEX4880 — 5.600 (1.641)

Modelos — 240V, Controlo por termóstato
ATEX4815-240 — 1.000 (293)
ATEX4825-240 — 1.700 (498)
ATEX4830-240 — 2.000 (586)
ATEX4840-240 — 2.800 (821)
ATEX4850-240 — 3.400 (997)
ATEX4860-240 — 4.000 (1.008)
ATEX4870-240 — 4.800 (1.210)
ATEX4880-240 — 5.600 (1.641)

Modelos — 24VDC, Controlo por termóstato
ATEX4815-24VDC — 1.000 (293)
ATEX4825-24VDC — 1.700 (498)
ATEX4830-24VDC — 2.000 (586)
ATEX4840-24VDC — 2.800 (821)
ATEX4850-24VDC — 3.400 (997)
ATEX4860-24VDC — 4.000 (1.008)
ATEX4870-24VDC — 4.800 (1.210)
ATEX4880-24VDC — 5.600 (1.641)

Desempenho (Controlo por termóstato) — capacidade de arrefecimento a 100 PSIG (6.9 BAR)
Modelo — Btu/h — Watts — Nível sonoro (dBA)
ATEX4815 / ATEX4815-240 / ATEX4815-24VDC — 1.000 — 293 — 73 dBA
ATEX4825 / ATEX4825-240 / ATEX4825-24VDC — 1.700 — 498 — 80 dBA
ATEX4830 / ATEX4830-240 / ATEX4830-24VDC — 2.000 — 586 — 80 dBA
ATEX4840 / ATEX4840-240 / ATEX4840-24VDC — 2.800 — 821 — 82 dBA
ATEX4850 / ATEX4850-240 / ATEX4850-24VDC — 3.400 — 997 — 84 dBA
ATEX4860 / ATEX4860-240 / ATEX4860-24VDC — 4.000 — 1.171 — 84 dBA
ATEX4870 / ATEX4870-240 / ATEX4870-24VDC — 4.800 — 1.406 — 84 dBA
ATEX4880 / ATEX4880-240 / ATEX4880-24VDC — 5.600 — 1.641 — 85 dBA

Como funciona
Ar comprimido entra no Cabinet Cooler alimentado por tubo vórtex e é separado em correntes quente e fria. O ar quente é atenuado e exaurido; o ar frio é descarregado para o interior do quadro de comando através do kit de distribuição de ar frio. O escape é mantido com ligeira pressão positiva para impedir a entrada de ar exterior, fornecendo tanto arrefecimento como purga do invólucro.

Outras considerações

• Filtragem: os sistemas incluem um filtro de água e sujidade de 5 microns com dreno automático para proteger a electrónica. Se houver óleo na alimentação, recomenda-se um filtro coalescente.
• Kit de distribuição de ar frio: inclui tubing flexível, clipes adesivos e acessórios para dirigir o ar para pontos quentes.
• Humidade: sistemas de operação contínua estabilizam a humidade relativa dentro do invólucro em ~45% sem condensação interna (o invólucro deve estar vedado).
• Temperatura do ar de entrada: os Cabinet Coolers fornecem aproximadamente uma queda de 54°F (30°C) em relação à temperatura do ar de fornecimento a 100 PSIG; temperaturas de entrada elevadas ou pressões baixas reduzem a capacidade de arrefecimento.
• Montagem: montar através de um knockout elétrico standard; kits de montagem lateral disponíveis para instalação lateral preservando a classificação do invólucro.
• Controlo por termóstato: termóstato padrão ajustado de fábrica a 95°F (35°C); válvulas solenóides e termóstatos certificados ATEX disponíveis para sistemas com termóstato.

Acessórios
Kits de montagem lateral (aço inoxidável Tipo 303 ou Tipo 316) para instalações onde a montagem superior não é possível. Kits de distribuição de ar frio e separadores de filtro incluídos; válvula solenóide e termóstato incluídos nos modelos com termóstato.

Especificações técnicas

• Brand: EXAIR
• Product family: Aluminum ATEX Cabinet Cooler® Systems (thermostat control)
• ATEX approval for Zones 2 and 22
• Cooling capacities: 1,000 to 5,600 Btu/hr (293 to 1,641 Watts)
• Cooling capacity rating measured at 100 PSIG (6.9 BAR) supply pressure
• Typical cold air temperature drop: ~54°F (30°C) below supply air at 100 PSIG
• Thermostat factory setpoint: 95°F (35°C); typical control tolerance ±2°F (1°C)
• Voltages available: 110VAC (standard), 240VAC, 24VDC (model variants available)
• Enclosure rating maintained: NEMA 4 (IP66) integrity via low-pressure relief valve
• Filter: 5-micron automatic-drain water and dirt filter included
• Materials: Aluminum standard; Type 303 and Type 316 stainless steel available for corrosive environments
• No moving parts — maintenance free; no CFCs

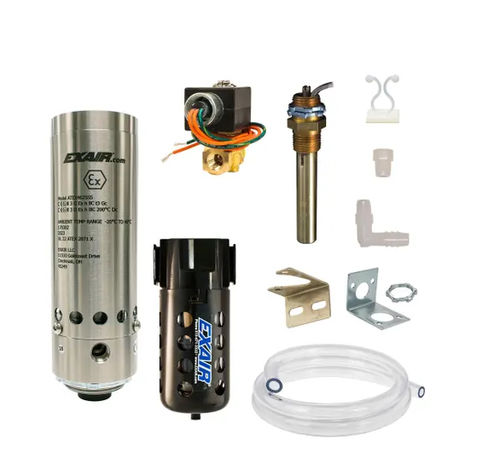

• Includes: cooler (vortex tube based), filter separator, cold air distribution kit; thermostat and ATEX solenoid valve included on thermostat models
• Sound level: model-dependent (73–85 dBA across range)
• Warranty: five year "Built To Last" warranty
• Note: ATEX Cabinet Cooler Systems are not purged and pressurized control systems and must be used in conjunction with an appropriate purged and pressurized enclosure/control system
