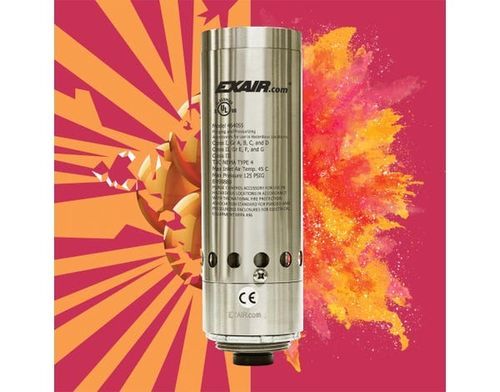

Ar condicionado para painel elétrico vertical Model HZ4730

industrialpara áreas perigosasde exterior

Visão geral Os sistemas Cabinet Cooler® NEMA 4 (IP66) para locais perigosos em operação contínua são projetados e testados/classificados pela UL para uso em invólucros elétricos purgados encontrados em áreas classificadas. Esses sistemas fornecem resfriamento constante e purga positiva e incluem um separador água-sujeira e um kit de distribuição de ar frio. Invólucros NEMA 4 (IP66) são à prova de poeira, óleo e resistentes a respingos para uso interno/externo. Os sistemas HazLoc Cabinet Cooler® utilizam tecnologia de tubo vórtice para produzir ar frio sem peças móveis e são conformes com CE.

Aplicações

• Controladores programáveis
• Armários de controle de linha
• Centros de controle de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV
• Armários de computador
• Carcaças de laser
• Balanças eletrónicas

Vantagens

• Classificado para Locais Perigosos Division 1 (UL Classified)
• UL Classified e conforme CE
• Disponível em múltiplas capacidades de refrigeração
• Sem peças móveis — baixa manutenção
• Opção de controlo por termóstato reduz custos operacionais
• Grandes capacidades de refrigeração até 5.600 Btu/h (1.641 Watts)
• Garantia de 5 anos

Modelos (Operação contínua)
Modelo | Btu/h (Watts)
HZ4715 | 1,000 (293)
HZ4725 | 1,700 (498)
HZ4730 | 2,000 (586)
HZ4740 | 2,800 (821)
HZ4750 | 3,400 (997)
HZ4760 | 4,000 (1,171)
HZ4770 | 4,800 (1,406)
HZ4780 | 5,600 (1,641)

Resumo de desempenho (Operação contínua a 100 PSIG / 6.9 BAR)
Modelo | Btu/h | Watts | Nível de ruído (dBA)
HZ4715 | 1,000 | 293 | 73
HZ4725 | 1,700 | 498 | 80
HZ4730 | 2,000 | 586 | 80
HZ4740 | 2,800 | 821 | 82
HZ4750 | 3,400 | 997 | 84
HZ4760 | 4,000 | 1,171 | 84
HZ4770 | 4,800 | 1,406 | 84
HZ4780 | 5,600 | 1,641 | 85

O que está incluído Cada sistema HazLoc Cabinet Cooler® de operação contínua inclui o cooler (alimentado por tubo vórtice), um separador água-sujeira (dreno automático) e um kit de distribuição de ar frio para direcionar o fluxo de ar para circulação ou pontos quentes. Sistemas com controlo por termóstato incluem uma válvula solenóide e termóstato além do cooler, kit de distribuição e filtro.

Certificações e classificação de risco Classificado pela UL para ambientes Division 1 (Class I Div 1 Grupos A, B, C, D; Class II Div 1 Grupos E, F, G; e Class III). Conforme CE. A classificação NEMA 4 (IP66) garante estanqueidade à poeira e ao óleo e resistência a respingos.

Montagem e materiais O Cabinet Cooler monta através de um knockout elétrico padrão. Kits de montagem lateral estão disponíveis quando o espaço superior ou lateral é limitado; os kits de montagem lateral são construídos em aço inoxidável Tipo 303 ou Tipo 316 para ambientes corrosivos. Unidades HazLoc NEMA 4 e 4X podem ser montadas verticalmente na parte superior do painel ou lateralmente com o kit de montagem lateral apropriado.

Como funciona O ar comprimido entra no Cabinet Cooler alimentado por tubo vórtice e é convertido em fluxos quentes e frios. O ar quente é atenuado e exaurido; o ar frio é descarregado no invólucro através do kit de distribuição de ar frio. O invólucro é arrefecido e mantido sob ligeira pressão positiva para impedir a entrada de ar exterior.

Notas adicionais Para sistemas em operação contínua, a humidade relativa dentro do invólucro estabiliza em aproximadamente 45% sem condensação interna se o invólucro estiver selado. Os sistemas Cabinet Cooler® fornecem uma queda de temperatura típica de 54°F (30°C) em relação à temperatura do ar de fornecimento a 100 PSIG de pressão de fornecimento. Temperatura de entrada elevada ou baixa pressão de fornecimento reduzirão a capacidade de refrigeração.

Especificações técnicas

• Série: NEMA 4 Hazardous Loc Cabinet Cooler® Systems
• Opção de produto nesta página (SKU): PHZ4710
• Intervalo de capacidade de refrigeração: 1,000 a 5,600 Btu/h (293 W a 1,641 W)
• As classificações de capacidade de refrigeração são dadas a 100 PSIG (6.9 BAR) de pressão de fornecimento
• Os níveis de ruído (dBA) variam por modelo (ver tabela de desempenho)
• Inclui: separador água-sujeira (dreno automático 5 microns) e kit de distribuição de ar frio (modelos contínuos)
• Controlo por termóstato: disponível (termostato ajustado de fábrica a 95°F / 35°C para sistemas termostáticos)
• Válvula solenóide: UL Listed / CSA Certified (para modelos com termostato); solenóide HazLoc disponível para sistemas termostáticos em locais perigosos
• Aprovações: UL Classified para locais perigosos Div I, conforme CE
• Classificação do invólucro: NEMA 4 (IP66) — à prova de poeira e óleo, resistente a respingos, interior/exterior
• Opções de construção: Aço inoxidável Tipo 303 e Tipo 316 disponível para ambientes altamente corrosivos
• Garantia: 5 anos
• Preço (página): 1317 (moeda indicada separadamente)
