Ar condicionado para painel elétrico vertical Model 4730SS-316

para sala informáticaindustrialpara áreas perigosas

Visão geral
Os sistemas de resfriamento para painéis NEMA 4X (IP66) para Locais Perigosos (HazLoc) de operação contínua foram concebidos e são classificados pela UL para uso em invólucros elétricos purgados em áreas classificadas. Construída em aço inoxidável para ambientes alimentares e corrosivos, a série HZ47 oferece capacidades de refrigeração de 1.000 a 5.600 Btu/h. Os sistemas utilizam tecnologia de tubo vórtice para gerar ar frio sem partes móveis, exigindo mínima manutenção. Equipamento padrão inclui separador filtro água/sujeira de 5 mícrons e kit de distribuição de ar frio.

Aplicações

• Controladores programáveis (PLC)
• Armários de controle de linha
• Centros de controle de motores (MCC)
• Painéis de relés e distribuição
• Sistemas NC/CNC
• Centros de controle modulares
• Câmeras CCTV e de inspeção
• Armários de computadores e servidores
• Recintos de laser e óptica
• Armários de pesagem eletrônica e instrumentação

Vantagens

• Classificado para Locais Perigosos Division I
• UL Classified e compatível com CE para uso em invólucros purgados
• Oito capacidades de refrigeração disponíveis de 1.000 a 5.600 Btu/h
• Sem peças móveis — manutenção reduzida
• Opção com controle por termostato para reduzir tempo de operação e consumo de ar comprimido
• Alta capacidade de refrigeração até 5.600 Btu/h (1.641 W)
• Garantia de cinco anos

Modelos (operação contínua, aço inoxidável Tipo 303)
HZ4715SS — 1.000 Btu/h (293 W)
HZ4725SS — 1.700 Btu/h (498 W)
HZ4730SS — 2.000 Btu/h (586 W)
HZ4740SS — 2.800 Btu/h (821 W)
HZ4750SS — 3.400 Btu/h (997 W)
HZ4760SS — 4.000 Btu/h (1.171 W)
HZ4770SS — 4.800 Btu/h (1.406 W)
HZ4780SS — 5.600 Btu/h (1.641 W)

Modelos (operação contínua, aço inoxidável Tipo 316)
HZ4715SS-316 — 1.000 Btu/h (293 W)
HZ4725SS-316 — 1.700 Btu/h (498 W)
HZ4730SS-316 — 2.000 Btu/h (586 W)
HZ4740SS-316 — 2.800 Btu/h (821 W)
HZ4750SS-316 — 3.400 Btu/h (997 W)
HZ4760SS-316 — 4.000 Btu/h (1.171 W)
HZ4770SS-316 — 4.800 Btu/h (1.406 W)
HZ4780SS-316 — 5.600 Btu/h (1.641 W)

Desempenho (resumo operação contínua a 100 PSIG / 6,9 BAR)
HZ4715SS / HZ4715SS-316 — 1.000 Btu/h — 73 dBA
HZ4725SS / HZ4725SS-316 — 1.700 Btu/h — 80 dBA
HZ4730SS / HZ4730SS-316 — 2.000 Btu/h — 80 dBA
HZ4740SS / HZ4740SS-316 — 2.800 Btu/h — 82 dBA
HZ4750SS / HZ4750SS-316 — 3.400 Btu/h — 84 dBA
HZ4760SS / HZ4760SS-316 — 4.000 Btu/h — 84 dBA
HZ4770SS / HZ4770SS-316 — 4.800 Btu/h — 84 dBA
HZ4780SS / HZ4780SS-316 — 5.600 Btu/h — 85 dBA

O que está incluído / Configurações

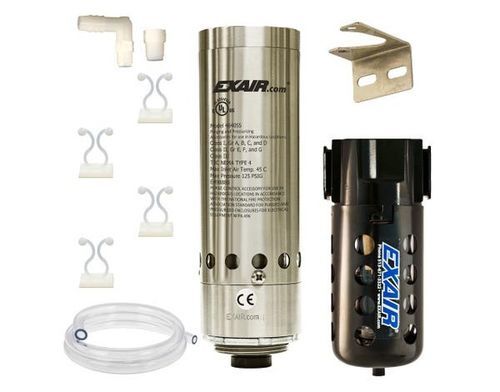

Os sistemas de operação contínua incluem o cooler, um separador filtro água/sujeira de 5 mícrons e um kit de distribuição de ar frio (tubulação, clipes e conexões). Configurações com termostato incluem válvula solenóide e termostato para reduzir o ciclo de operação. Se houver óleo no ar de fornecimento, recomenda‑se filtro coalescente para remoção de óleo.

Observações
Esses sistemas HazLoc são UL Classified para uso em invólucros purgados e pressurizados, mas não são invólucros purgados por si só. Devem ser instalados como parte de um sistema de invólucro purgado adequado.

Especificações técnicas

• Série: HazLoc Cabinet Cooler 4 Systems (operação contínua)
• SKU representativo na página: PHZ4710SS
• Classificação NEMA: NEMA 4X (IP66) — à prova de poeira e óleo, resistente a respingos, apto para uso interno/externo
• Materiais: opções em aço inoxidável Tipo 303 e Tipo 316
• Capacidades de refrigeração: 1.000; 1.700; 2.000; 2.800; 3.400; 4.000; 4.800; 5.600 Btu/h (293 a 1.641 W)
• Referência de desempenho: capacidades avaliadas a 100 PSIG (6,9 BAR)
• Níveis sonoros típicos: 73 a 85 dBA conforme o modelo
• Queda de temperatura do ar frio: aprox. 54°F (30°C) abaixo da entrada a 100 PSIG
• Filtragem: filtro automático de água e sujeira de 5 mícrons incluído
• Inclui kit de distribuição de ar frio para direcionar o ar a pontos quentes internos
• Montagem: instala através de um knock‑out elétrico padrão (1-1/2 NPS); kits de montagem lateral disponíveis
• Certificações: UL Classified, compatível CE; opções de solenóides UL‑listed para sistemas termostáticos
• Umidade: operação contínua estabiliza a umidade relativa dentro do invólucro em cerca de 45% se o invólucro estiver vedado
• Garantia: garantia de cinco anos
