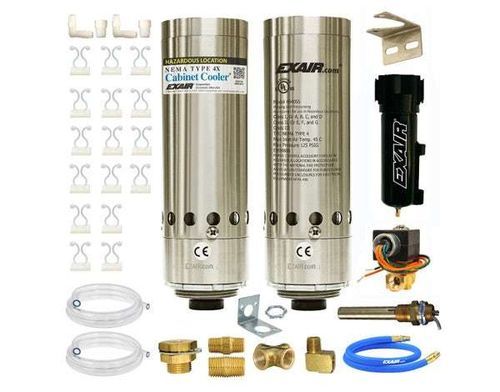

Ar condicionado para painel elétrico vertical Model HZ4840SS

industrialpara áreas perigosasde exterior

Visão geral
Os sistemas Cabinet Cooler® NEMA 4X (IP66) para locais perigosos, controlados por termostato, são projetados e certificados para uso em invólucros elétricos purgados em áreas classificadas. Classificados pela UL e conformes com a CE, estes sistemas EXAIR HazLoc utilizam tecnologia de tubo vortex para produzir ar frio sem partes móveis, oferecendo solução de refrigeração de baixo custo e sem manutenção.

Aplicações

• Controladores programáveis (PLC) e gabinetes NC/CNC
• Gabinetes de controlo de linha e centros de controlo de motores (MCC)
• Painéis de relés
• Invólucros para computadores e equipamentos eletrónicos
• Caixas CCTV, invólucros de lasers e balanças eletrónicas

Vantagens

• Aprovado para Locais Perigosos Division 1 (HazLoc)
• Classificado UL e conforme CE
• Oito capacidades de refrigeração de 1.000 a 5.600 Btu/h (293–1.641 W)
• Sem partes móveis — manutenção mínima
• Controle por termostato (ajustado de fábrica a 95 °F / 35 °C) para reduzir custos operacionais
• Disponível em aço inoxidável Tipo 303 e Tipo 316 para ambientes corrosivos ou alimentares
• Garantia de cinco anos

Modelos (exemplos por material / voltagem / controle por termostato)
NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (120V) - Thermostat Control
HZ4815SS — 1,000 (293)
HZ4825SS — 1,700 (498)
HZ4830SS — 2,000 (586)
HZ4840SS — 2,800 (821)
HZ4850SS — 3,400 (997)
HZ4860SS — 4,000 (1,171)
HZ4870SS — 4,800 (1,406)
HZ4880SS — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (120V) - Thermostat Control
HZ4815SS-316 — 1,000 (293)
HZ4825SS-316 — 1,700 (498)
HZ4830SS-316 — 2,000 (586)
HZ4840SS-316 — 2,800 (821)
HZ4850SS-316 — 3,400 (997)
HZ4860SS-316 — 4,000 (1,171)
HZ4870SS-316 — 4,800 (1,406)
HZ4880SS-316 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240 — 1,000 (293)
HZ4825SS-240 — 1,700 (498)
HZ4830SS-240 — 2,000 (586)
HZ4840SS-240 — 2,800 (821)
HZ4850SS-240 — 3,400 (997)
HZ4860SS-240 — 4,000 (1,171)
HZ4870SS-240 — 4,800 (1,406)
HZ4880SS-240 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240-316 — 1,000 (293)
HZ4825SS-240-316 — 1,700 (498)
HZ4830SS-240-316 — 2,000 (586)
HZ4840SS-240-316 — 2,800 (821)
HZ4850SS-240-316 — 3,400 (997)
HZ4860SS-240-316 — 4,000 (1,171)
HZ4870SS-240-316 — 4,800 (1,406)
HZ4880SS-240-316 — 5,600 (1,641)

Desempenho (selecionado)
As capacidades de refrigeração são especificadas a 100 PSIG (6,9 BAR) de pressão de alimentação. Exemplos de níveis sonoros (dBA) por modelo: HZ4815 = 73 dBA; HZ4825 = 80 dBA; HZ4830 = 80 dBA; HZ4840 = 82 dBA; HZ4850 = 84 dBA; HZ4860 = 84 dBA; HZ4870 = 84 dBA; HZ4880 = 85 dBA.

Acessórios

• Kits de montagem lateral (pequeno e grande) para montagem em painel lateral mantendo a classificação NEMA; construção em aço inoxidável Tipo 303 ou 316
• Kit de distribuição de ar frio — tubulação, clipes adesivos e conexões para direcionar o ar frio aos pontos quentes
• Filtro separador — filtro de água/sujeira de 5 µm com dreno automático incluído; filtro coalescente opcional recomendado se houver óleo no ar comprimido
• Válvula solenóide e termostato incluídos com os sistemas controlados por termostato (solenóide classificado para configuração perigosa quando aplicável)

Notas importantes
Os sistemas HazLoc Cabinet Cooler® são classificados pela UL para uso em invólucros purgados e pressurizados e devem ser usados como parte de um sistema de controlo purgado e pressurizado; o Cooler não é um sistema de purga. Os sistemas termostáticos são ajustados de fábrica para 95 °F (35 °C) e normalmente mantêm ±2 °F (±1 °C) dentro do gabinete. Modelos de operação contínua estão disponíveis quando for necessário arrefecimento/purga constante. A construção NEMA 4X (IP66) fornece resistência à corrosão e capacidade de uso interior/exterior.

Especificações técnicas

• Brand: EXAIR
• Família de produto: Hazardous Location Cabinet Cooler® Systems (Série HZ48)
• Classificação NEMA: 4X (IP66) — à prova de pó, à prova de óleo, resistente a respingos, interior/exterior
• Certificação: UL classificado e conforme CE para áreas perigosas especificadas (Class I Div 1 Grupos A–D; Class II Div 1 Grupos E–G; Class III)
• Capacidades de refrigeração: 1.000 a 5.600 Btu/h (293 a 1.641 W)
• Princípio de funcionamento: geração de ar frio por tubo vortex — sem peças móveis
• Controle por termostato: unidade padrão ajustada de fábrica a 95 °F (35 °C); válvulas solenóide disponíveis (UL Listed/Classified quando necessário)
• Filtro: filtro água/sujeira 5 µm com dreno automático incluído; filtro coalescente recomendado se houver óleo
• Kit de distribuição de ar frio incluído
• Queda típica de temperatura do ar frio: ~54 °F (30 °C) abaixo do ar de alimentação a 100 PSIG (6,9 BAR)
• Desempenho medido a 100 PSIG de alimentação
• Níveis de ruído: aprox. 73–85 dBA dependendo do modelo
• Materiais: opções em aço inoxidável Tipo 303 e Tipo 316
• Garantia: cinco anos
