Ar condicionado para painel elétrico vertical Model HZ4840

para áreas perigosasde exteriorde baixo consumo de energia

Visão geral
Os sistemas Cabinet Cooler® NEMA 4 (IP66) para locais perigosos, com controle por termóstato, são projetados e classificados pela UL para uso em invólucros elétricos purgados em áreas classificadas. Esses sistemas baseados em tubo vórtice geram ar frio sem partes móveis, incluem um separador filtro‑água‑sujeira automático de 5 mícrons e um kit de distribuição de ar frio, e incorporam uma válvula de alívio de baixa pressão que se fecha quando o cooler não está em operação para manter a integridade NEMA 4. O controle por termóstato activa apenas quando as temperaturas internas se aproximam de níveis críticos e é recomendado para cargas térmicas variáveis.

Aplicações

• Controladores programáveis
• Armários de controlo de linha
• Centros de controlo de motores
• Painéis de relés
• Sistemas NC/CNC
• Centros de controlo modulares
• Câmaras CCTV
• Armários de computadores
• Caixas de laser
• Balanzas eletrónicas

Vantagens

• Classificado para Localizações Perigosas Division 1 (UL Classified)
• Classificado UL e conforme CE
• Múltiplas capacidades de refrigeração: 1.000 a 5.600 Btu/h
• Sem partes móveis — baixa manutenção
• O controlo por termóstato reduz o consumo de ar comprimido
• Elevadas capacidades de refrigeração (até 5.600 Btu/h / 1.641 W)
• Garantia de cinco anos

Modelos (Controle por termóstato)
Sistemas Cabinet Cooler HazLoc NEMA 4 (IP66), controlo por termóstato
Modelo - Btu/h (Watts)
HZ4815 - 1.000 (293)
HZ4825 - 1.700 (498)
HZ4830 - 2.000 (586)
HZ4840 - 2.800 (821)
HZ4850 - 3.400 (997)
HZ4860 - 4.000 (1.171)
HZ4870 - 4.800 (1.406)
HZ4880 - 5.600 (1.641)

Desempenho (resumo)
Capacidade de refrigeração avaliada a 100 PSIG (6,9 BAR) de pressão de alimentação. Níveis de ruído (dBA) por modelo: HZ4815 = 73; HZ4825/HZ4830 = 80; HZ4840 = 82; HZ4850 = 84; HZ4860/HZ4870 = 84; HZ4880 = 85.

Principais características e componentes

• Controle por termóstato (ajuste de fábrica 95°F / 35°C, controlo típico ±2°F / 1°C)
• Válvula solenóide incluída para modelos com termóstato (UL listada / solenóide HazLoc quando aplicável)
• Separador filtro‑água‑sujeira automático de 5 mícrons incluído
• Kit de distribuição de ar frio incluído (tubagem flexível, clipes, ligações) para direcionar o ar frio à circulação ou a pontos quentes
• Válvula de alívio de baixa pressão para manter a integridade do invólucro NEMA 4 quando o cooler está desligado
• Disponível em versões 110/120 VAC, 240 VAC e 24 VDC
• Opções em aço inoxidável Type 303 e Type 316 para ambientes corrosivos
• Modelos de operação contínua (não termostáticos) e sistemas duplos disponíveis para refrigeração adicional

Instalação e montagem
Instala‑se através de um knock‑out elétrico padrão (1-1/2 NPS). Os Cabinet Coolers HazLoc NEMA 4 e 4X podem ser montados no topo do painel ou lateralmente usando kits de montagem lateral (os kits laterais mantêm a classificação NEMA).

Outras considerações
Quando o invólucro estiver adequadamente selado, a humidade relativa no interior em operação contínua estabiliza aproximadamente em 45 %; a temperatura do ar de entrada e a pressão de alimentação afetam o delta‑T e a capacidade de refrigeração. Se houver óleo no fornecimento de ar comprimido, utilize um filtro coalescente (remoção de óleo) além do separador de filtro padrão.

Especificações técnicas

• Capacidades de refrigeração: 1.000 a 5.600 Btu/h (≈293 a 1.641 Watts)
• Classificação NEMA: NEMA 4 (IP66) – estanque à poeira, estanque a óleo, resistente a respingos, interior/exterior
• Aprovações para área perigosa: UL Classified para Class I Div 1 Grupos A, B, C, D; Class II Div 1 Grupos E, F, G; e Class III
• Ponto de ajuste do termóstato (padrão): 95°F (35°C), compatível com 24 VAC–240 VAC e 24 VDC
• Filtro: separador automático de água e sujidade de 5 mícrons incluído
• Materiais: modelos padrão; opções em aço inoxidável Type 303 ou Type 316 para ambientes corrosivos
• Opções de tensão (modelos com termóstato): 110/120 VAC, 240 VAC, 24 VDC
• Níveis de ruído: 73–85 dBA dependendo do modelo
• Condição de avaliação da capacidade de refrigeração: medida a 100 PSIG (6,9 BAR) de pressão de alimentação

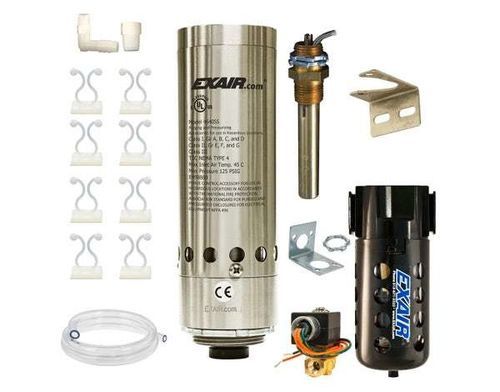

• Inclui: Cabinet Cooler (baseado em tubo vórtice), separador de filtro, kit de distribuição de ar frio; termóstato e válvula solenóide incluídos nos sistemas com controlo por termóstato
• Garantia: 5 anos
