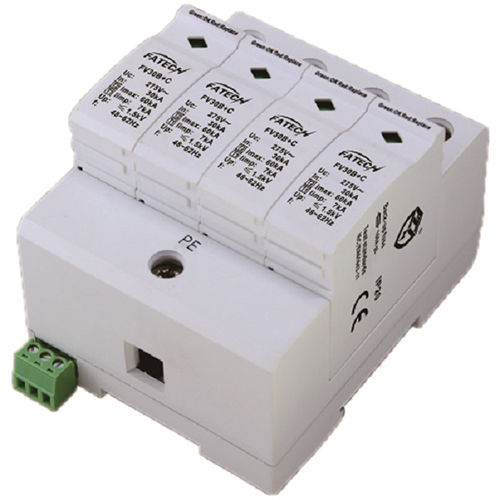

Dispositivo de proteção contra surtos de tipo 1 FV30B+C/4-275 S

de tipo 2para fonte de alimentaçãotrifásico

1.Descrição do produto Os pára-raios e protetores contra surtos Fatech Classe I+II são adequados para sistemas de aterramento TT e TN. Pára-raios de construção 3P+N baseados em varistores de óxido metálico de grande potência e monta um varistor de óxido metálico e um tubo de descarga de gás em série entre linha de fase e linha neutra, sem corrente de seguimento. 2. Características 1) Composto por uma peça de base e módulos de proteção plugáveis MOV. 2) Para utilização no conceito de zonas de protecção contra o raio no limite 1-2. 3) As peças do núcleo são componentes do varistor de óxido metálico com alta capacidade de descarga. 4) Baixa tensão residual e resposta rápida. 5) Controlo fiável graças ao seccionador Thermo Dynamic Control. 6) Com contacto de sinalização remota para dispositivo de controlo. 7) Indicação de falha através da marca vermelha na janela de inspeção. 8) Modo de protecção ---L1,L2,L3,N-PE 3. Parâmetros elétricos 1) Classe de ensaio IEC/EN/VDE: Classe I+II/B+C/T1+T2 2) Tipo de Rede: TT,TN 3) Modo de protecção: L1,L2,L3,N-PE 4) Tensão nominal 50(60)Hz Un: 220V/380V~ 5）Rated Tensão (Tensão Operacional Máxima Cont.) Uc: 275V~ 6) Corrente máxima de descarga (8/20μs) Imax: 60kA 7) Corrente nominal de descarga (8/20μs) In: 30kA 8) Tempo de resposta tA: ≤25ns 9) Fusível de reserva recomendado: 160A 10) Ligações I/O: Fio multi-núcleo: 4-25mm2 11) Montagem: 35mm Calha simétrica (EN50022/DIN46277-3) 12) Faixa de temperatura de operação / umidade / altitude: -40℃~+80℃/30%~90%/3000m 13) Grau de protecção: IP20 14) Material da caixa: UL94V0 15) Indicador de desconexão: Indicador mecânico (verde: OK, vermelho: substituir) 16) Contacto por controlo remoto: Opcional 17) Corrente de impulso (10/350μs) Iimp: 7kA
