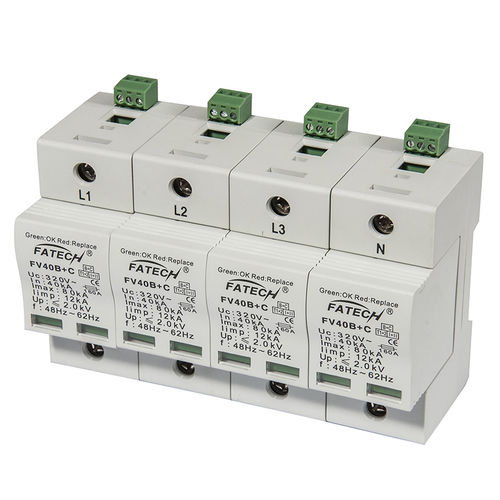

Dispositivo de proteção contra surtos de tipo 1 FV40B+C/4-xxx(S) series

de tipo 2para fonte de alimentaçãode telesinalização

1.Descrição do produto Os pára-raios e protetores contra surtos Fatech Classe I+II são adequados para sistemas de aterramento TT e TN. Pára-raios de construção 3P+N baseados em varistores de óxido metálico de grande potência e monta um varistor de óxido metálico e um tubo de descarga de gás em série entre linha de fase e linha neutra, sem corrente de seguimento. 2. Características 1) protetores contra surtos do tipo 1+2 que substituem uma peça de base e módulos de proteção MOV plug-in. 2) Alta energia MOV dentro. 3) Baixa tensão residual e resposta rápida. 4) Controlo fiável graças ao seccionador Thermo Dynamic Control. 5) Com contacto de sinalização remota para dispositivo de controlo. 6) Indicação de falha através da marca vermelha na janela de inspeção. 7) Modo de protecção: L1,L2,L3-PE,N-PE 3. Parâmetros elétricos 1) Classe de ensaio IEC/EN/VDE: Classe I+II/B+C/T1+T2 2) Modo de protecção: L1,L2,L3-PE,N-PE 4) Tensão nominal 50(60)Hz Un: 110V/220V~ 5）Rated Tensão (Tensão Operacional Máxima Cont.) Uc:150V~, 275V~, 320V~ 6) Corrente máxima de descarga (8/20μs) Imax: 80kA 7) Corrente nominal de descarga (8/20μs) In: 40kA 8) Tempo de resposta tA: ≤25ns 9) Fusível de reserva recomendado: 160A 10) Ligações I/O: Por terminal de parafuso: 10-35mm2; Por bus de conexão 11) Montagem: Calha simétrica (EN50022/DIN46277-3) 12) Faixa de temperatura de operação / umidade / altitude: -40℃~+80℃/30%~90%/3000m 13) Grau de protecção: IP20 14) Material da caixa: UL94V0 15) Indicador de desconexão: Indicador mecânico (verde: OK, vermelho: substituir) 16) Contacto por controlo remoto: Opcional 17) Corrente de impulso (10/350μs) Iimp: 12kA
