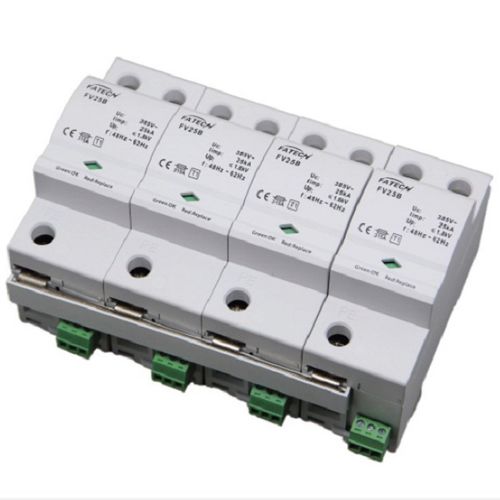

1.Características
1) Adote uma construção de selo projetada única com centelhador multicamada, sem emissão de centelha fora da carcaça.
2) Com janela de indicação de estado de trabalho e contactos de controlo remoto
3) Tensão máxima de operação contínua (Uc) 385V~
4) Principalmente utilizado na zona de proteção contra raios (LPZ) 0 a 1, amplamente utilizado na construção de linhas de entrada do elevador, mineral, e assim por diante.
5) 3 fases, 4 pólos.
2. Parâmetros elétricos
1) Classe de ensaio IEC/EN/VDE: Classe I/B/T1
2) Tipo de Rede: TT, TN
3) Modo de protecção: L1, L2, L3, N-PE
4) Tensão nominal 50(60)Hz Un: 380V~
5)Rated Tensão (Tensão Operacional Máxima Cont.) Uc: 385V~
6) Corrente de impulso (10/350us) Impulso: 25kA
7)Nominal discharge current (8/20μs) In: 25kA
8) Tempo de resposta tA: ≤100ns
9) Fusível de reserva recomendado: 315A
10) Ligações I/O: L-N: Multi core wire: 10-35mm2; PE: Multi core: > 16mm2
11) Montagem: 35mm Calha simétrica (EN50022/DIN46277-3)
12) Faixa de temperatura de operação / umidade / altitude: -40℃~+80℃/30%~90%/3000m
13) Grau de protecção: IP20
14) Material da caixa: UL94V0
15) Indicador de desconexão: Indicador mecânico (verde: OK, vermelho: substituir)
16) Contacto por controlo remoto: Opcional
---
