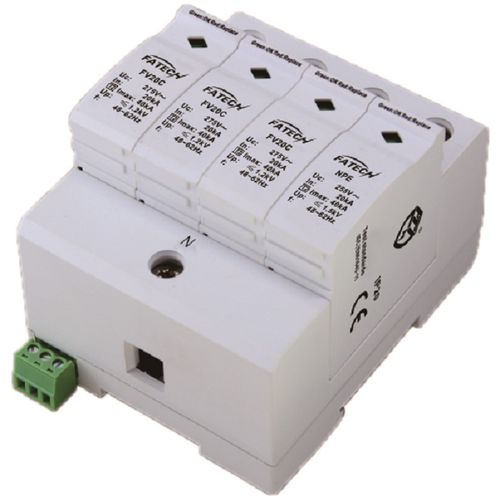

Dispositivo de proteção contra surtos de tipo 2 FV20C/3+NPE-xxx(S) series

para fonte de alimentaçãode telesinalizaçãoCA

1. Descrição do produto Os pára-raios FATECH Classe II possuem grande valor de corrente de descarga, alta tensão operacional, adequados para sistemas de aterramento TN-C, TN-S, TT e IT. Os cartuchos são desenho plugável, pode ser modificado facilmente. Estes protetores contra surtos não apenas com janela de inspeção visual, mas também podem transmitir remotamente informações sobre "necessidade de mudança de cartucho" para o técnico. 2. Características 1) Composto por uma peça de base e módulos de proteção plugáveis MOV+GDT. 2) Para utilização no conceito de zonas de protecção contra o raio no limite 1-2. 3) As peças do núcleo são componentes do varistor de óxido metálico com alta capacidade de descarga. 4) Baixa tensão residual e resposta rápida. 5) Controlo fiável graças ao seccionador Thermo Dynamic Control. 6) Com contacto de sinalização remota para dispositivo de controlo. 7) Indicação de falha através da marca vermelha na janela de inspeção. 8) Modo de protecção --- L1,L2,L3-N, N-PE 3. Parâmetros elétricos 1) Classe de ensaio IEC/EN/VDE: Classe II/C/T2 2) Tipo de Rede: TT 3) Modo de protecção: L1,L2,L3-N, N-PE 4) Tensão nominal 50(60)Hz Un: 110V/220V~, 220/380v~ 5）Rated Tensão (Tensão Operacional Máxima Cont.) Uc:150V~, 275V~, 320V~, 385V~, 440V~ 6) Corrente máxima de descarga (8/20μs) Imax: 40kA 7) Corrente nominal de descarga (8/20μs) Em: 20kA 8) Tempo de resposta tA: L-N:≤25ns, N-PE:≤100ns 9) Fusível de reserva recomendado: 125A 10) Ligações I/O: L-N: Fio multi-núcleo: 4-25mm2 11) Montagem: 35mm Calha simétrica (EN50022/DIN46277-3) 12) Faixa de temperatura de operação / umidade / altitude: -40℃~+80℃/30%~90%/3000m 13) Grau de protecção: IP20 14) Material da caixa: UL94V0 15) Indicador de desconexão: Indicador mecânico (verde: OK, vermelho: substituir) 16) Contacto por controlo remoto: Opcional
