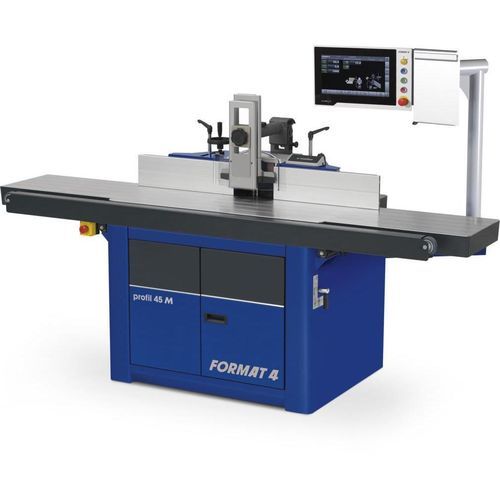

Plaina limadora de alta precisão 45 M x-motion

para madeira

Visão geral
A fresadora de perfis inclinável profil 45 M x-motion é uma máquina profissional que combina uma mesa rígida em ferro fundido, ampla abertura de trabalho e controlo avançado para operações industriais de perfilagem. Projetada para usinagem precisa de perfis, suporta madeira e plásticos técnicos/compósitos com opções de configuração.

Resumo do produto
O profil 45 M foi concebido como máquina industrial para trabalhos especiais de perfilagem e alta eficiência produtiva. A linha de equipamentos c-tech oferece opções específicas para processamento de plásticos e materiais compósitos.

Recursos premium "x-motion" (profil 45 M x-motion)
O profil 45 M x-motion inclui um monitor táctil TFT de 7" com o pacote de controlo x-motion para conforto do operador: o ecrã fica à altura dos olhos e apresenta os dados principais. As definições do eixo e da guia podem ser ajustadas a partir da interface táctil. O pacote premium adiciona recall de programas, programas de perfilagem configuráveis e uma base de dados de ferramentas opcional.

Destaques e benefícios

• Desempenho estável para operação industrial contínua
• Soluções de produção otimizadas e personalizadas para o cliente
• Projeto robusto com componentes de precisão
• Várias configurações com soluções tecnológicas avançadas
• Ergonomia do utilizador melhorada e disposição de controlo intuitiva
• Precisão de fabrico austríaca para produtividade consistente

Variantes

• profil 45 M x-motion — inclui controlo táctil x-motion e recursos premium (ecrã TFT 7", base de dados de ferramentas, recall de programas)
• profil 45 M — configuração padrão com controlo Power-Drive do eixo (ajustes manuais/eletrónicos finos e grosseiros)

Principais características / detalhes (selecionados)

• Abertura da mesa da fresadora: 12⅝" (320 mm) — ampla abertura para segurança do operador e fácil posicionamento de ferramentas de espiga e elevação de painéis
• Guia do eixo para diâmetro máximo da ferramenta: 9⅞" (250 mm)
• Sistema de mudança rápida de eixo — permite alterações rápidas de eixo e ferramentas; suporta eixos router de alta velocidade até 15 000 rpm; eixo Format-4 com três rolamentos metálicos de alta qualidade
• Guia da fresadora com suporte rebatível de série — facilita mudanças rápidas de ferramenta/eixo e trabalho curvo
• Controlo da guia do eixo — ajuste motorizado preciso com apresentação em tempo real
• Dupla extração de pó — extração através da guia e recipiente de recolha de cavacos sob a cabeça para operação limpa
• Sistema de aperto rápido opcional para guia de moldagem — fixar/libertar com um único movimento
• Guia de segmento inclinável Easy-Glide — suporte guiado bilateral para carga e inclinação sem folgas
• Montagem do eixo desenhada para uso industrial — unidade de motor robusta, guiamento duplo de precisão para ajuste exato do ângulo e guia em rabo de andorinha para mudança linear de altura
• O eixo FORMAT4 inclina para trás — operação mais segura, sem pontos de esmagamento, gama completa de altura da peça e remoção otimizada de cavacos
• Sistema Quick-Lock para aperto de fresas — troca rápida e segura de ferramentas, adequado para eixos Ø 30 mm
• Extensões de mesa sólidas opcionais — aumentam a superfície de trabalho em 670 mm por lado; apoio frontal retrátil estendido até 2200 mm com extensões

Dados técnicos / especificações

• Elétrica: tensão do motor 3x 230 V
• Frequência do motor: 60 Hz
• Opções de potência do motor do eixo: 7,5 HP (5,5 kW) S6/40% (padrão); 10 HP (7,30 kW) opcional; 13,5 HP (10 kW) opcional
• Posições de velocidade do eixo: 5 posições a 3500 / 4500 / 6000 / 8000 / 10 000 rpm
• Abertura da mesa da fresadora: 12⅝" (320 mm)
• Diâmetro máximo da ferramenta na guia do eixo: 9⅞" (250 mm)
• Eixo router de alta velocidade: suporta diâmetros de veio Ø 6–16 mm e velocidades até 15 000 rpm; disponível até 10 HP dependendo da configuração
• Controlo (profil 45 M x-motion): monitor a cores TFT 7" com ecrã táctil (x-motion)
• Controlo (profil 45 M): Power-Drive (ajustes manuais/eletrónicos finos e grosseiros, ecrã LED do valor real)
• Mesa e suporte: mesa sólida em ferro fundido, apoio frontal retráctil 1270 mm (aumenta a superfície de apoio até 400 mm), apoio frontal estendido opcional com extensões de mesa
• Extração de pó: extração dupla através da guia e recipiente coletor de cavacos
