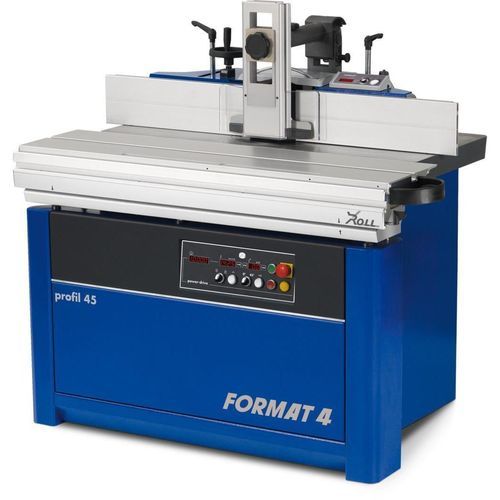

Plaina limadora CNC 45 Z

Visão geral do produto Elegante, perfeitamente concebida e inteligente – a Format4 profil 45 Z oferece precisão ao toque de um botão, independentemente da operação. Os destaques para o utilizador profissional: regulação em altura e ângulo do fuso, bem como o posicionamento do guia do fuso, podem ser ajustados rápida e facilmente a partir do painel de controlo. O sistema de troca rápida do fuso garante tempos de troca extremamente curtos e máxima eficiência de produção. Trabalhos em madeira premium com qualidade da Áustria.

Controlo e conforto do utilizador O monitor TFT de 7" incluído no pacote de controlo "x-motion" oferece um conforto de utilização único e de primeira classe. A unidade de comando tátil está posicionada à altura dos olhos e fornece toda a informação importante numa visão geral. Com "x-motion" as regulações do fuso e o guia Format4 podem ser posicionados diretamente no ecrã tátil e os programas de moldagem podem ser recuperados com um toque.

Destaques

• Sistema de troca rápida para fuso de fresadora (trocas de fuso muito rápidas, suporta fusos com ferramentas de moldagem pré-montadas e diferentes diâmetros)
• Controlo "x-motion": monitor a cores TFT 7" com ecrã tátil, recuperação de programas e base de dados de ferramentas
• Guiador de segmento inclinável Easy-Glide para suporte preciso e guiado em ambos os lados
• Fuso inclinável para trás para operação segura e remoção ideal de cavacos
• Dupla extração de pó através do guia do fuso e do depósito de recolha de cavacos sob o cabeçote

Funcionalidades adicionais e opções

• Guias de barra de segurança (opcional) para trabalhos em ponta
• Sistema de aperto rápido do guia de fuso (opcional) para fixação/libertação com uma mão
• Sistema Quick-Lock para trocas rápidas e seguras de ferramentas em fusos Ø30 mm
• Grande abertura da mesa para manuseamento seguro e utilização de ferramentas grandes de entalhe/elevação de painéis
• Mesa de entalhe em guias X-Roll para distribuição uniforme da pressão e funcionamento suave (conceção de longa duração)
• Tabelas de suporte opcionais (vários tamanhos) e braço telescópico para peças grandes/pesadas

Notas de utilização e desempenho

• O sistema de troca rápida do fuso permite a montagem de um fuso de fresadora de alta velocidade (até 15 000 rpm) e é construído com três rolamentos metálicos de alta qualidade para estabilidade e durabilidade
• A unidade robusta da profil 45 foi concebida para uso industrial contínuo com orientação dupla de precisão para ajuste exato do ângulo e guia em rabo de andorinha para ajuste linear da altura
• O fuso inclinável para trás garante segurança (sem ponto de aprisionamento), altura ilimitada da peça, funcionamento eficaz com alimentador, acabamento superior e remoção ótima de cavacos

Características / especificações técnicas

• Denominação comercial: profil 45 Z
• Abertura da mesa: 12⅝" (320 mm)
• Guia de fuso para diâmetro máximo de ferramental: 9⅞" (250 mm)
• Sistema de troca rápida para fuso de fresadora: standard (troca muito rápida; suporta fusos com ferramentas de moldagem pré-montadas e diferentes diâmetros; suporta fuso de fresadora de alta velocidade até 15 000 rpm)
• Mesa deslizante (standard / opcional): 51⅛" (1 300 mm) [opções: 81" (2 050 mm) / 98⅜" (2 500 mm)]
• Opções de mesas de apoio: 43¼" (1 100 mm) e 51" (1 295 mm) com braço telescópico (opcional)
• Velocidades (variante profil 45 Z): 3 500 / 4 500 / 6 000 / 8 000 / 10 000 rpm (Opção: ajustável continuamente 1 500–10 000 rpm)
• Controlo do fuso da fresadora: disponível como "Power-Drive" ou como controlo tátil "x-motion" (7" TFT) dependendo da variante
• Construção do fuso: fuso Format-4 com 3 rolamentos metálicos de alta qualidade (standard)
• Apertador Quick-Lock: adequado para fusos Ø 30 mm para trocas rápidas de ferramentas
• Dupla extração de pó: via guia de fuso e depósito de recolha de cavacos sob o cabeçote
• Guiamento da mesa de entalhe: sistema X-Roll com rolos sobre superfícies de guia endurecidas e polidas (longa vida; garantia de fábrica de 10 anos para o guiamento)
• Variantes: "profil 45 Z" e "profil 45 Z x-motion" (x-motion inclui posicionamento de fuso/guia via ecrã tátil e base de dados de ferramentas)
