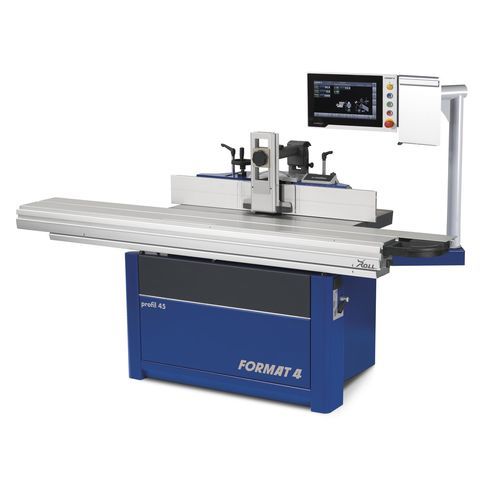

Plaina limadora CNC 45 Z x-motion

de alta precisãopara madeira

Visão geral
profil 45 Z Tupia inclinável x-motion. Projetada para operações de moldagem e encaixe rápidas e precisas, a profil 45 Z x-motion permite ajuste de altura e inclinação do spindle e posicionamento do batente de spindle a partir do painel de comando. O sistema de troca rápida do spindle reduz tempos de setup e aumenta a eficiência de produção. Engenharia de qualidade da Áustria.

Controlo / Conforto do utilizador
O monitor TFT 7" incluído no pacote de controlo x-motion fornece operação ergonómica e clara. A unidade tátil ao nível dos olhos apresenta todos os parâmetros importantes de relance. Definições do spindle e posicionamento do batente podem ser controlados diretamente no ecrã. O pacote premium oferece recuperação de programas, programas de moldagem configuráveis e base de dados de ferramentas integrada.

Destaques

• Sistema de troca rápida de spindle – trocas de spindle/ferramenta extremamente rápidas; suporta spindles de router de alta velocidade até 15 000 rpm e spindles de vários diâmetros; spindle Format‑4 com 3 rolamentos metálicos de alta qualidade para estabilidade.
• Controlo "x-motion" – ecrã tátil TFT a cores de 7" para posicionamento e recuperação de programas; posicionamento do batente via ecrã tátil.
• Guia inclinável Easy-Glide – orientação de segmentos dupla precisa para alta capacidade de carga e funcionamento sem folgas.
• Sistema Quick-Lock – mudança segura e rápida de cortantes na tupia de mesa (adequado para spindles Ø 30 mm).
• Dupla extração de pó – extração no batente da tupia e recolha de cavacos sob a cabeça de corte para operação limpa.
• Spindle inclinado para trás – operação mais segura sem pontos de aprisionamento, sem limite de altura da peça, compatível com alimentadores e remoção eficiente dos cavacos.

Variantes / Equipamento típico

• profil 45 Z x-motion (pacote touchscreen x-motion)
• profil 45 Z (pacote standard; controlo Power-Drive opcional)
• Comprimentos da mesa deslizante: 51⅛" (1 300 mm) standard; opcional 81" (2 050 mm) ou 98⅜" (2 500 mm).
• Batente de spindle para Ø ferramenta máx.: 9⅞" (250 mm).
• Abertura da mesa (tupia): 12⅝" (320 mm) para ferramentas de entalhe e elevação de painéis de grandes dimensões.

Detalhes do produto – características selecionadas

• Troca rápida de spindle: permite uso de spindles com ferramentas de moldagem pré-montadas ou spindles de diferentes diâmetros; trocas em segundos; suporta spindles de alta velocidade até 15 000 rpm.
• Montagem da tupia: construção robusta com orientação dupla de precisão para ajustes angulares exatos e orientação em rabo-de-andorinha para ajuste linear de altura; unidade motor-spindle concebida para uso industrial.
• Mesa de encaixe / ranhura: guia X-Roll com pressão de rolos distribuída uniformemente e superfícies guia endurecidas e polidas para precisão a longo prazo e funcionamento suave.
• Mesas de apoio (opcionais): 43¼" (1 100 mm) e 51" (1 295 mm) com braço telescópico para suporte de peças grandes/pesadas; rolo final para carregamento sem danificar as peças.
• Power-Drive: ajuste grosseiro rápido via interruptor e ajuste fino via botão com display LED do valor.

Dados técnicos / especificações

• Família de modelos: profil 45 Z
• Controlo (variante x-motion): monitor TFT 7" a cores, touchscreen ao nível dos olhos, recuperação de programas e base de dados de ferramentas
• Troca rápida de spindle: de série na variante x-motion; suporta spindle de alta velocidade até 15 000 rpm; 3 rolamentos metálicos de precisão
• Velocidades de spindle (típicas): 3500, 4500, 6000, 8000, 10000 rpm (opção: ajustável continuamente 1 500–10 000 rpm)
• Batente de spindle: suporta Ø ferramenta máx. 9⅞" (250 mm)
• Abertura da mesa tupia: 12⅝" (320 mm)
• Comprimentos mesa deslizante: 51⅛" (1 300 mm) standard; opção 81" (2 050 mm) / 98⅜" (2 500 mm)
• Extração de pó: dupla extração via batente e coletor de cavacos sob a cabeça
• Guia inclinável: Easy-Glide tilting segment guide (orientação dupla)
• Quick-Lock: sistema de troca de cortantes para tupia adequado para spindles Ø 30 mm
• Construção: montagem robusta profil 45, guia linear em rabo-de-andorinha, orientação dupla de precisão para ajustes angulares
• Concepção / Origem: componentes de precisão e fabricação; qualidade da Áustria
