Plaina limadora CNC 45 M

para madeira

Visão geral

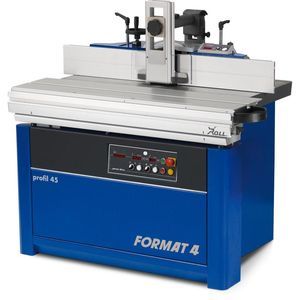

A nova tupia de bancada com eixo inclinável da Format4 integra opções avançadas de controlo e engenharia de precisão para operações de usinagem profissionais. Com uma mesa de tupia longa e maciça em fundição e soluções de detalhe otimizadas, a profil 45 M responde aos requisitos de produção e usinagens especiais. A máquina é projetada para fresagem industrial de madeira e oferece opções para processamento de plásticos e materiais compósitos (linha c-tech).

Pacote e controlo
O pacote "x-motion" melhora a ergonomia do operador: inclui monitores TFT (x-motion: TFT 5,7"; versões Premium: TFT 15"; dependendo da configuração, o controlo da batente pode ser exibido num TFT de 7"). O controlo por toque permite ajustar o eixo da tupia, controlar a batente, selecionar programas pré-configurados e, opcionalmente, usar uma base de dados de ferramentas.

Vantagens e destaques

• Desempenho elevado e consistente para uso industrial
• Soluções de produção otimizadas e personalizáveis
• Construção sólida com componentes de alta qualidade
• Pacotes de equipamento variados com opções tecnológicas avançadas
• Engenharia de precisão aperfeiçoada
• Ergonomia do operador melhorada
• Design premiado
• Qualidade e precisão austríacas
• Configurações orientadas para produtividade
• Assistência técnica completa e soluções de financiamento à medida disponíveis

Funções principais e equipamentos (resumo)

• Sistema de troca rápida de eixo da tupia: permite substituir em segundos eixos pré-montados e eixos de diferentes diâmetros; existe um eixo de alta velocidade para fresas de haste (15.000 rpm).
• Batente de fresagem com controlo elétrico e visualização de valores em tempo real; opções de fixação rápida a pedido.
• Aspiração dupla de fresagem: tomadas de aspiração abaixo e acima da mesa para extração ótima de cavacos e pó.
• Sistema Quick-Lock: aperto rápido e seguro para troca de fresas na mesa (adequado para eixo Ø 30 mm).
• Guias Easy-Glide com suspensão forçada dupla para capacidade de carga máxima e deslocamento suave.
• Unidade de eixos pesada e precisa: dupla suspensão para ajuste de ângulo, guia em cauda de andorinha para ajuste linear de altura e máxima repetibilidade.
• Mesa de tupia maciça em fundição com suporte frontal (comprimento do suporte 1270 mm) e possibilidade de prolongamentos maciços da mesa (opcional) para maior superfície de trabalho.

Aplicações
Adequada para fresagem profissional em madeira maciça, painéis, plásticos e materiais compósitos (linha c-tech). Indicada tanto para trabalhos únicos de alta precisão como para produção em série com ajustes rápidos e repetíveis.

Características / especificações técnicas

• Designação do modelo: profil 45 M (variantes: profil 45 M x-motion)
• Abertura da mesa para ferramentas: 320 mm
• Batente: aceita diâmetro máximo de ferramenta até 250 mm (valor indicado na ficha)
• Sistema de troca rápida de eixo: standard (permite a troca rápida de eixos e ferramentas pré-montadas)
• Controlo do eixo (conforme variante/pacote): x-motion (ecrã tátil); outras variantes: "Power-Drive" ou controlos táteis de diferentes tamanhos (7", 5,7", 15" mencionados conforme pacote/versão)
• Eixo de alta velocidade (opcional): aceita hastes de fresa Ø 6–16 mm; velocidade: 15.000 rpm; potência máxima do motor mencionada: 10,0 CV (conforme descrição do eixo de alta velocidade)
• Sistema de aspiração: aspiração dupla (tomadas superior e inferior)
• Sistema de fixação rápida da batente: disponível como opção (alavanca de fixação rápida)
• Quick-Lock: troca rápida e segura de fresas na mesa; adequado para eixo Ø 30 mm
• Mesa de tupia: construção maciça em fundição, suporte frontal robusto; possibilidade de prolongamentos laterais da mesa (opcional), suporte frontal 2200 mm (mencionado como incluído nos prolongamentos opcionais)
• Guias: sistema Easy-Glide (suspensão forçada dupla)
• Rolamentos nos eixos: eixos equipados com três rolamentos de precisão para uso intensivo e longa durabilidade
