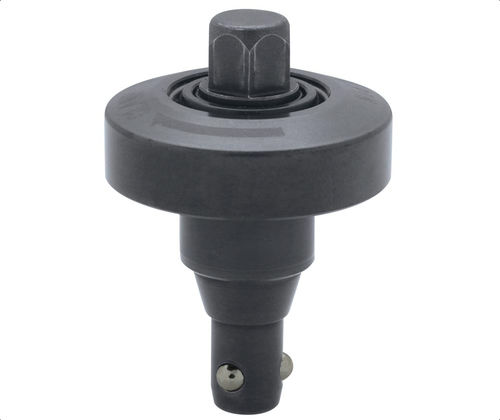

Pino de centragem de base hexagonal CP730 series

com rosca

Descrição do produto
Estes elementos de localização de aperto são usados com receptores Flex. Montados em bases e placas de fixação, proporcionam localização precisa e posicionamento repetível de placas e ferramentas. Disponíveis em versões cônicas ou retas e apresentados aqui com cabeça sextavada, permitem remontar placas entre máquinas ou operações com precisão, mantendo o alinhamento.

Materiais e acabamentos

• Corpo: aço liga 4140, nitrocarburizado
• Parafuso de aperto: aço 4137 tratado termicamente, acabamento óxido negro
• Bolas: aço 52100

Desempenho e repetibilidade

• Repetibilidade (montagem horizontal): ±0.008 mm
• Repetibilidade (montagem vertical): ±0.01 mm

Tipos de produto / características

• Estilos de fixação: cabeça sextavada (esta página); variantes com haste cônica ou reta disponíveis
• Uso pretendido: montagem em bases e placas de fixação para localização e posicionamento; uso com receptores Flex

Variantes disponíveis (tabela)
Colunas: Número da peça | Tipo | Rosca | D (mm) | D1 (mm) | D2 (mm) | P.C.D. (Dp mm) | H (mm) | H1 (mm) | H2 (mm) | H3 (mm) | SW (mm) | V (deg) | Força de aperto (Lbs) | Torque admissível do parafuso (Lbs) | Repetibilidade de localização (mm) | Usar bucha do receptor (PN)
CP730-0939LH | Cônico | M4x0.70 - Prof. 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939L
CP730-0939SH | Reto | M4x0.70 - Prof. 6 | 39 | 9 | 18 | 30 | 30 | 22 | 9.5 | 12 | 10 | 45 | 382 | 1.4 | 0.008 | CP735-0939S
CP730-1246LH | Cônico | M4x0.70 - Prof. 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246L
CP730-1246SH | Reto | M4x0.70 - Prof. 6 | 46 | 12 | 22 | 37 | 40 | 27 | 14.5 | 14 | 13 | 45 | 674 | 2.9 | 0.008 | CP735-1246S
CP730-1656LH | Cônico | M5x0.80 - Prof. 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656L
CP730-1656SH | Reto | M5x0.80 - Prof. 7 | 56 | 16 | 28 | 45 | 51 | 34 | 19.5 | 16 | 17 | 45 | 1010 | 5.1 | 0.008 | CP735-1656S

Notas

• Projetado para uso com receptores Flex (bucha de receptor correspondente indicada por variante)
• Múltiplos estilos de cabeça e haste disponíveis; esta página mostra as variantes com cabeça sextavada

Especificações técnicas

• Série do modelo: CP730
• Repetibilidade (horizontal): ±0.008 mm
• Repetibilidade (vertical): ±0.01 mm
• Material do corpo: aço liga 4140, nitrocarburizado
• Material do parafuso de aperto: aço 4137 tratado termicamente, acabamento óxido negro
• Material das bolas: aço 52100
• Opções de rosca: M4 x 0.70 (prof. 6), M5 x 0.80 (prof. 7) dependendo da variante
• Faixa de força de aperto (exemplo): 382 a 1.010 lbs dependendo da variante
• Faixa de torque admissível do parafuso (exemplo): 1.4 a 5.1 lbs dependendo da variante
• P.C.D., diâmetros e alturas especificados por variante na tabela acima
• Usos típicos: placas de fixação; localização e posicionamento em bases de fixação; remontagens repetíveis entre máquinas
