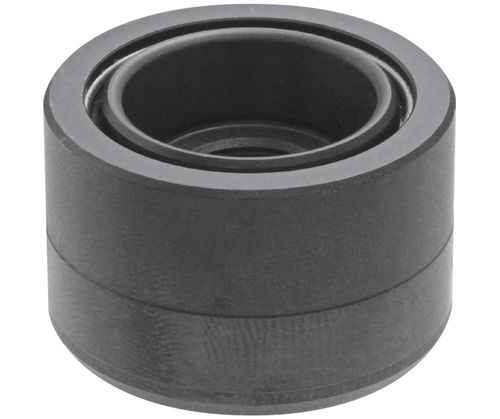

Pino de centragem de mola CP726 series

retrátil

Visão geral
Os receptores de localização são usados com pinos localizadores Flex. Em conjunto, estas peças são projetadas para serem montadas em bases e placas de gabarito para localização e posicionamento precisos e permitem repetibilidade exata ao mudar para uma nova máquina ou diferente operação. Utilizáveis em aplicações verticais e horizontais. Os pinos do tipo passante engatam com os receptores correspondentes ao aparafusar o único parafuso de fixação através do pino e do receptor. Isso retrai o receptor com mola, permitindo que a placa da peça entre em contato com a placa base.

Materiais e Acabamento

• Corpo: aço ligado 4140 tratado termicamente
• Tratamento do corpo: nitrocarbonitretação com acabamento em óxido negro
• Manga cônica: aço 4140, nitrocarbonitrado

Aplicação / Compatibilidade
Usar com localizadores Flex CP721. Os receptores do tipo passante engatam com pinos do tipo passante ao aparafusar o único parafuso de fixação através do pino e do receptor para retrair o receptor com mola e permitir o contato entre a placa da peça e a placa base.

Variantes do produto (tabela)

• ID | SKU | Número de Peça | Rosca T (diâmetro do furo preparado) | D mm | H mm | H1 mm | Força de elevação (Lbs) | Pino associado | Cobertura protetora | PN
  134351 | CP726-12025 | CP726-12025 | M8x1.25 - Dia 6.8 | 25 (+0.028/+0.018) | 16 | 8 | 121.3 | CP721-12025 | CP726-12025P
• 134352 | CP726-15032 | CP726-15032 | M10x1.50 - Dia 8.5 | 32 (+0.031/+0.021) | 20 | 9 | 134.8 | CP721-15032 | CP726-15032P
• 134353 | CP726-20045 | CP726-20045 | M14x1.50 - Dia 12.5 | 45 (+0.031/+0.021) | 26 | 11 | 175.3 | CP721-20045 | CP726-20045P

Mídia & Documentos
Vídeo do produto disponível e uma folha de especificações em PDF estão listados para este produto.

Características / Especificações técnicas

• Modelo: CP726 (receptor do tipo passante)
• Uso pretendido: localização e posicionamento de gabaritos com pinos localizadores Flex (série CP721)
• Aplicações: localização vertical e horizontal
• Método de acoplamento: passante — o único parafuso de fixação através do pino e do receptor retrai o receptor com mola
• Material do corpo: aço ligado 4140, tratado termicamente
• Tratamento/acabamento do corpo: nitrocarbonitretação + acabamento em óxido negro
• Material da manga cônica: aço 4140, nitrocarbonitrado
• Diâmetros disponíveis (D): 25 mm, 32 mm, 45 mm (com tolerâncias indicadas nas variantes)
• Pinos associados: CP721-12025, CP721-15032, CP721-20045
• Coberturas protetoras (quando aplicável): CP726-12025P, CP726-15032P, CP726-20045P
• Exemplos de força de elevação: 121.3 lbs, 134.8 lbs, 175.3 lbs (por variante)
