Pino de centragem em aço inoxidável CP741 series

Descrição do produto

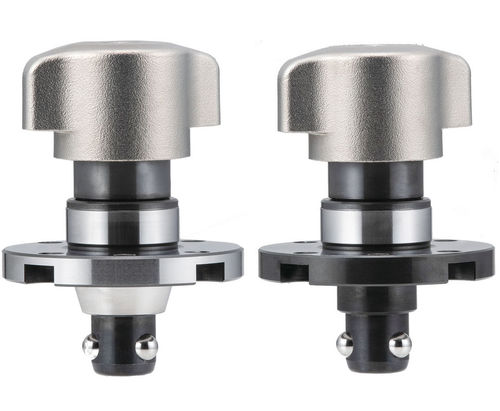

O localizador de fixação Flex CP741 é uma braçadeira de posicionamento de precisão projetada para montagem em bases e placas de fixturing e uso com receptores Flex. A operação é feita por um botão de quarto de volta; o mecanismo expande as esferas no pino de travamento para fixar a peça. Fornece repetibilidade de posicionamento de 0,003 mm e força de aperto de 674 lbs. Corpo em aço 4140 com acabamento nitrocarbonitrurado; botão e pistão em aço inoxidável série 300; esferas em aço inoxidável 4140.

Mídia

• Vídeo do produto (MP4)
• Especificações (PDF)
• Como usar (PDF)

Variantes do produto (resumo)

• CP741-1660L — Cônico (Tipo A): D 60 mm | D1 16 mm | D2 24,5 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (sem aperto) 56 mm | H2 (com aperto) 50 mm | H3 8 mm | Força de aperto 674 lbs | Repetibilidade 0,003 mm | Usar com AMWF40-BU-T, AMWF40-BU-D
• CP741-1660S — Reto (Tipo B): D 60 mm | D1 16 mm | D2 20,0 mm | D3 28 mm | Dp 50 mm | H 23 mm | H1 (sem aperto) 56 mm | H2 (com aperto) 50 mm | H3 8 mm | Força de aperto 674 lbs | Repetibilidade 0,003 mm | Usar com AMWF40-BU-S

Especificações técnicas

• Modelo: CP741
• Operação: Botão de quarto de volta (precisão)
• Repetibilidade de posicionamento: 0,003 mm
• Força de aperto: 674 lbs
• Material do corpo: Aço 4140 com acabamento nitrocarbonitrurado
• Material do botão e pistão: Aço inoxidável série 300
• Material das esferas: Aço inoxidável 4140
• Montagem: Projetado para montagem em bases e placas de fixturing; usar com receptáculos de bloqueio por esferas
• Receptores compatíveis: AMWF40-BU-T, AMWF40-BU-D (cônico); AMWF40-BU-S (reto)
• Variantes disponíveis: CP741-1660L (cônico) e CP741-1660S (reto) — dimensões chave acima
