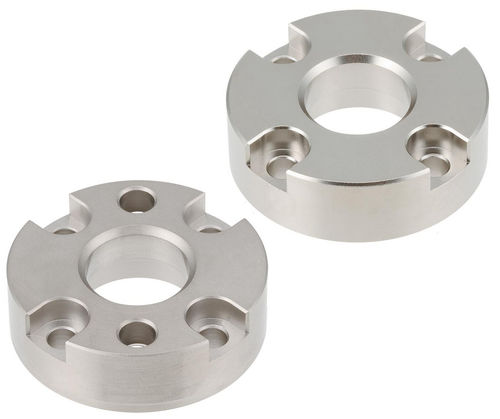

Pino de centragem retrátil CP745 series

Descrição
Estes receptores localizadores são usados com os fixadores localizadores retráteis CP745 e destinam-se a montagem em bases e placas de gabarito para posicionamento preciso. Quando quatro ou mais receptores são utilizados, os receptores Standard podem ser usados para fixação adicional, enquanto pelo menos dois receptores Accurate estabelecem a repetibilidade. Repetibilidade de 0,02 mm obtida quando o localizador é usado com o receptor Accurate. Fabricado em aço liga 4140 temperado por tratamento térmico, têmpera e revenimento, com acabamento niquelado químico.

Opções de peças

• ID | SKU | Número de peça | Tipo | Descrição | Rosca T | D | D1 | Dp | H
• 230423 | CP745-1640L | CP745-1640L | A | Accurate | M5x0.80 | 40 | 16.2 | 32 | 12.5
• 230424 | CP745-1640S | CP745-1640S | B | Standard | M5x0.80 | 40 | 16.2 | 32 | 12.5

Mídia

• Vídeo do produto (nome do ficheiro: cp740.mp4)
• Ilustração montagem 2 soquetes CP740 (imagem)
• Ilustração montagem 4 soquetes CP740 (imagem)
• Especificações (PDF)
• Como usar (PDF)

Especificações técnicas

• Modelo: CP745
• Compatibilidade: Usar com localizadores Flex CP740 / usado com fixadores localizadores retráteis CP745
• Repetibilidade: 0,02 mm (com receptor Accurate)
• Material: aço liga 4140, tratado termicamente, têmpera e revenimento
• Acabamento: niquelado químico
• Versões disponíveis: Accurate (A) e Standard (B)
• Rosca: M5 x 0.80
• Dimensões (típicas da tabela): D = 40 mm; D1 = 16.2 mm; Dp = 32 mm; H = 12.5 mm
