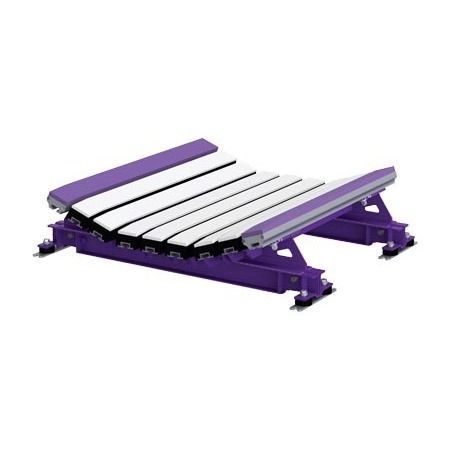

Mesa de impacto para estação de carregamento de esteira transportadora DRX™ 200

Os leitos de impacto DRX-143-100 são projetados para fornecer proteção máxima da correia na zona de carga, integrando componentes absorventes de impacto em toda a estrutura do leito.

Características e benefícios

• Sistema completo projetado para proteger a correia transportadora no ponto de carga.
• Tecnologia exclusiva de Redução de Velocidade que inclui suportes de barra de impacto e montagens de isolação, proporcionando dois níveis de redução de energia de impacto.
• Design Slide-Out Service para manutenção rápida e substituição de componentes.
• Disponível em vários ângulos de calha e comprimentos de leito para adaptar-se a diferentes instalações.

Requisitos de shim para DRX200, DRX750 e DRX1500

• Tabela: roletes CEMA C ou D (5" / 125 mm) e CEMA C ou D (6" / 150 mm)
  • TAMANHO DO LEITO | CEMA C OU D, 5" (125 mm) | CEMA C OU D, 6" (150 mm)
  • 24"–36" (600–900 mm) | Usar (1) kit de shim; elevar rolete 0,5" (13 mm) | Nenhum kit necessário
  • 42"–72" (1050–1800 mm) | Nenhum kit necessário | Usar (1) SHIM-KITL; elevar leito 0,5" (13 mm)
• Tabela: roletes CEMA E (6" / 150 mm) e CEMA E (7" / 175 mm)
  • TAMANHO DO LEITO | CEMA E, 6" (150 mm) | CEMA E, 7" (175 mm)
  • 36"–60" (900–1500 mm) | Usar (3) SHIM-KITL; elevar leito 1,5" (38 mm) | Usar (4) SHIM-KITL; elevar leito 2" (50 mm)
  • 72" (1800 mm) | Usar (4) SHIM-KITL; elevar leito 2" (50 mm) | Usar (5) SHIM-KITL; elevar leito 2,5" (64 mm)

Instalação

• A Impact Bed Handy Wrench é útil durante a instalação e manutenção. Consulte as ferramentas de instalação e as instruções disponíveis para orientação adicional.

Especificações técnicas

• Modelo / Série: DRX-143-100 Impact Beds
• Velocidade máxima da correia: 1000 fpm (5 m/s)
• Classificação de temperatura: -40° a 180° F (-40° a 82° C)
• Material da barra de impacto: polietileno UHMW, almofada de borracha e extrusão de alumínio
• Classificação de energia de impacto: até 200 lb-ft (DRX200)
• Larguras disponíveis: 24" a 72" (600 a 1800 mm)
• Ângulos de calha: 20° e 35° (outros ângulos disponíveis sob cotação)
• Comprimentos do leito: 4' (1,2 m) e 5' (1,5 m)
